響應波長范圍 1-12μm；峰值波長5μm；相對響應強度≥4×10^9 cm?Hz^(1/2)/w@5μm；光敏面2×2mm^2；無光學窗口；帶有超半球微型砷化鎵透鏡以實現光學浸沒
?因產品升級或技術原因,產品配圖可能有出入,具體請咨詢客服!
| 貨號 : E80040133 | |
| 庫存 : 請咨詢客服 | |
| 貨期 : 請咨詢客服 | |
| 點右側在線咨詢 | |
PCI系列是基于復雜的MCT異質結構的非冷卻紅外光電導探測器，通過光學浸沒來改善器件的參數，具有優秀的性能和穩定性。探測器在λopt時工作性能佳。截止波長受GaAs透過率(~0.9μm)的限制。此設備應該在優秀的偏置電壓和電流讀出模式下工作。由于1/f噪聲，在低頻時探測器的性能降低。1/f噪聲角頻率隨截止波長增大而增大。
產品特點
● 可探測中紅外光波波段為1-12μm
● 帶有超半球微型砷化鎵透鏡達到光學浸沒，有效提升探測效率
● 2mm×2mm光敏面面積
● 可搭配專用前置放大器
產品應用
● 熱成像
● FTIR光譜學
● 激光外差探測
● 中紅外氣體分析
參數 | 探測器類型 | |||
PCI-5 | PCI-6 | PCI-9 | PCI-10.6 | |
有源元件材料 | 外延MCT異質結構 | |||
峰值波長（μm） | 5 | 6 | 9 | 10.6 |
相對響應強度D* (λpeak,20kHz),cm·Hz1/2/W | ≥6×109 | ≥2.5×109 | ≥5.0×108 | ≥1.0×108 |
相對響應強度D* (λopt,20kHz),cm·Hz1/2/W | ≥4×109 | ≥1.0×109 | ≥1.0×108 | ≥8×107 |
電流響應度-活性面積長度乘積Ri(λopt)·L,A·mm/W | ≥0.5 | ≥0.2 | ≥0.02 | ≥0.008 |
時間常數T，ns | ≤5000 | ≤500 | ≤10 | ≤3 |
1/f噪聲角頻率fc,Hz | ≤10k | ≤20k | ||
偏置電壓-光學區域長度比Vb/LO；V/mm | ≤0.45 | ≤0.4 | ≤0.36 | ≤0.3 |
電阻R, | ≤1200 | ≤600 | ≤300 | ≤120 |
感光面尺寸AO,mm×mm | 0.5×0.5;1×1;2×2 | |||
封裝 | TO39,BNC | |||
接收角? | ~36° | |||
窗戶 | 無 | |||

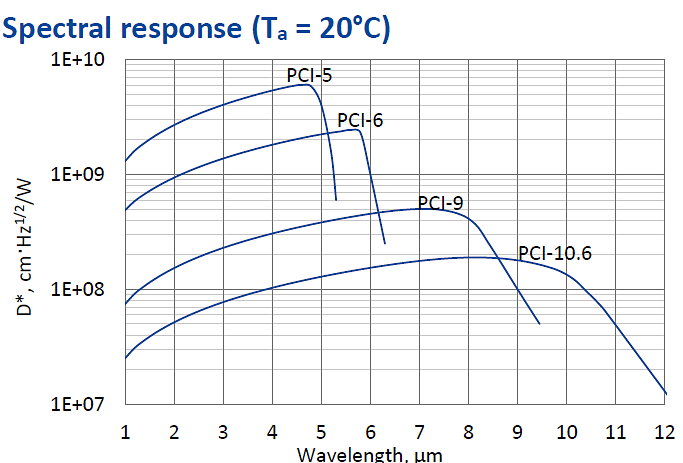

室溫20℃下探測器的光譜相對響應度
封裝及尺寸

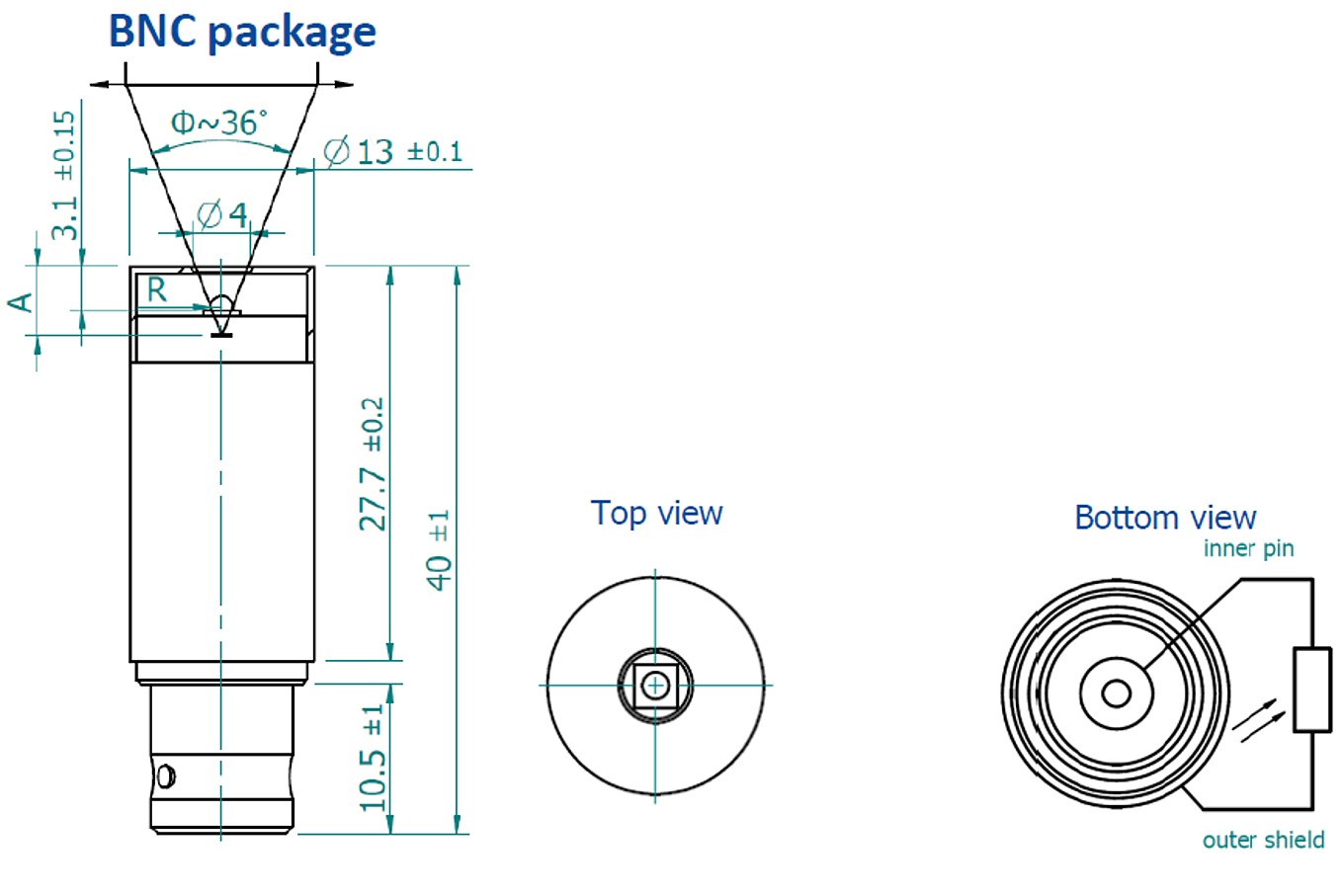

BNC型封裝及尺寸
參量 | 數值 | ||
浸沒微型透鏡形狀 | 超半球形 | ||
光學區域面積AO；mm×mm | 0.5×0.5 | 1×1 | 2×2 |
R,mm | 0.5 | 0.8 | 1.25 |
A,mm | 4.6±0.30 | 5.5±0.30 | 6.85±0.30 |
備注：
?—接收角度；
R—超半球微型透鏡半徑
A—BNC型封裝頂部與焦平面的距離

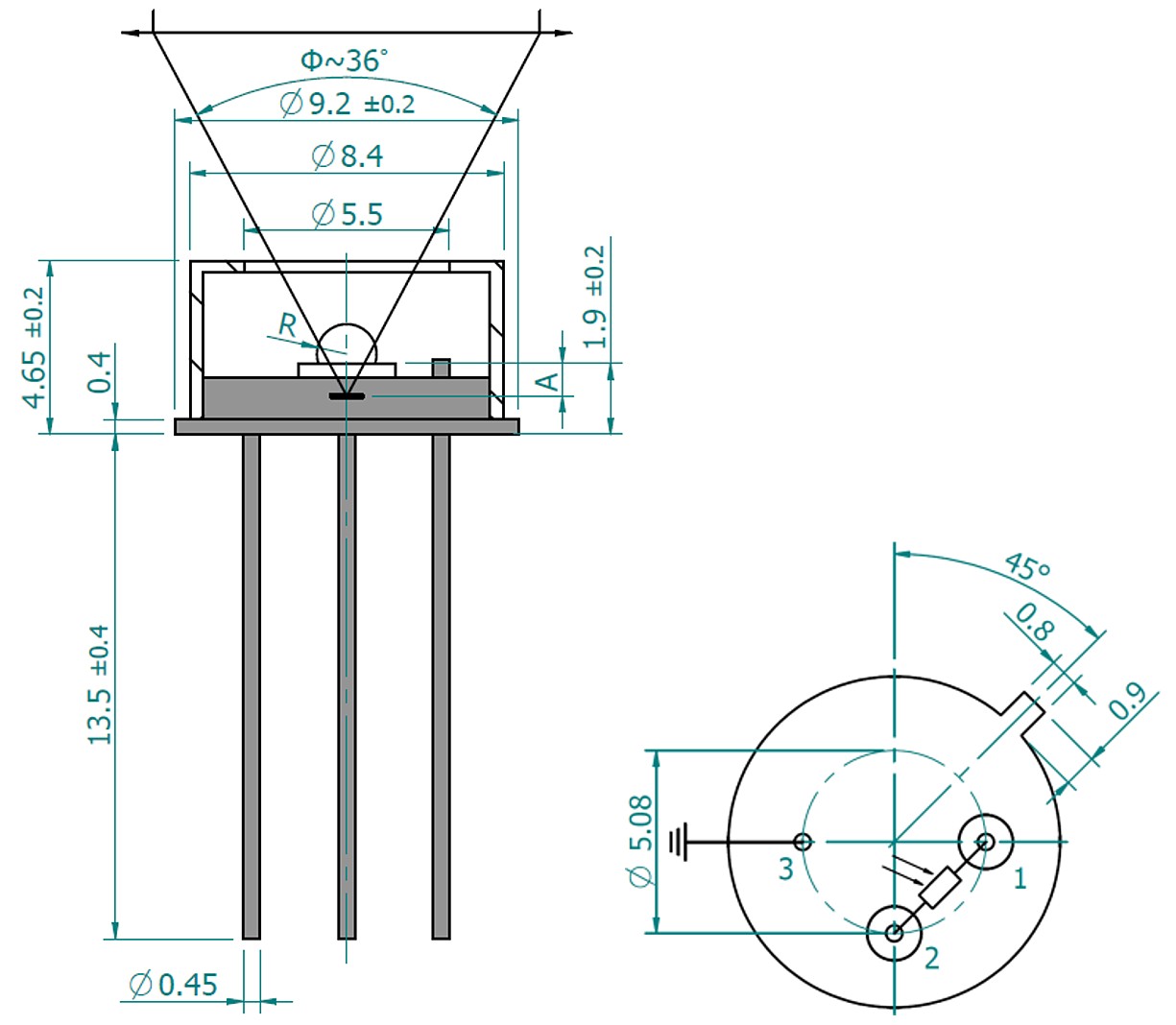

TO39型封裝及尺寸
參量 | 數值 | ||
浸沒微型透鏡形狀 | 超半球形 | ||
光學區域面積AO；mm×mm | 0.5×0.5 | 1×1 | 2×2 |
R,mm | 0.5 | 0.8 | 1.25 |
A,mm | 1.5±0.20 | 2.4±0.20 | 3.75±0.20 |
備注：
?—接收角度；
R—超半球微型透鏡半徑
A—TO39型封裝頂部與焦平面的距離
TO39型引腳定義
引腳定義 | |
功能 | 引腳號 |
探測器 | 1,2 |
接地 | 3 |
