1020nm 6W 寬發射大面積激光二極管(Submount接口、基板)

平均波長：1020nm；輸出功率：6W；工作電流：6A；正向電壓：1.5V；閾值電流：0.6A；斜率效率：0.84W/A；帶寬（FWHM）：4nm；波長溫度可調諧性：0.4nm/°C；慢軸光束發散度（FWHM）：6deg；快軸光束發散度（FWHM）：16deg；臺面寬度(Mesa Width )：90um；接口；Submount

?因產品升級或技術原因,產品配圖可能有出入,具體請咨詢客服!

貨號 : A80020019
庫存 : 請咨詢客服
貨期 : 請咨詢客服
點右側在線咨詢

 華北西南東北 Moli
13061644116 同微信 可掃碼
 info@microphotons.com
 西北華中華東華南 Daisy
18602170419 同微信 可掃碼
 info@microphotons.com

產品總覽

大面積激光二極管（也稱為寬發光截面半導體激光器，寬條形或者寬發射器激光二極管，單發射器激光二極管和高亮度二極管激光器）是一種邊發射激光二極管，其中位于前表面的發射區域的形狀為寬條形。由于發射器是非對稱的，光束的性質在兩個方向上也是不同的

大面積激光二極管是多模光源，可提供高達數十瓦的高輸出功率。我們提供從 1030nm 到 1330nm 光譜范圍的廣泛廣域激光二極管產品組合。標準產品具有不同的孔徑尺寸（90/130/250um）和Max. 5mm的腔體長度?？梢园惭b在submount, C-mount, TO-can 和光纖耦合封裝中。更高亮度的光纖耦合源采用多芯片設計。

我們的激光二極管用于廣泛的應用：
醫療設備（例如激光治療）; 工業材料加工（如焊接、焊接、釬焊）; 泵浦固態和光纖激光器（例如Nd：YAG激光器）; 傳感器（例如意識傳感器、氣體傳感器）; 科研; -無線能量傳輸?shù)取?/p>

我們隨時幫助您找到適合您工作的光源。如果您在我們的標準產品列表中沒有找到合適的設備，我們可以提供適合您需求的定制解決方案。
型號參數


產品特點：

CW模式下輸出功率6W@1020nm

專有鏡面涂層技術，實現高可靠性

芯片與復合材料底座的可靠Au/Sn結合

符合RoHS


產品應用：

醫療器械

傳感器

科學研究等



推薦操作條件 樣品安裝在銅散熱片上

參數

Min.

Typ.

Max.

Unit

散熱器溫度


25


°C

正向電流


7

8.5

A

輸出功率

0.6


6

W



特征: 對每個樣本進行測試 @ CW, 25C, 7A

參數

Min.

Typ.

Max.

Unit

8.5A時的輸出功率

6



W

正向電壓


1.5

1.9

V

閾值電流


0.6

0.9

A

平均波長

1010

1020

1030

nm

帶寬（FWHM）


4

9

nm

波長溫度可調諧性


0.4


nm/°C

慢軸光束發散度（FWHM）

3

6

11

deg

快軸光束發散度（FWHM）


16

25

deg

臺面寬度(Mesa Width )


90


μm

偏振


TE





jue對Max. 額定值

參數

Min

Max

Unit

正向電流（CW）


10

A

反向電壓


2

V

焊接溫度（Max. 5秒）


250

°C

工作溫度（露點以上 above dew point)

5

60

°C

儲存溫度

-40

85

°C

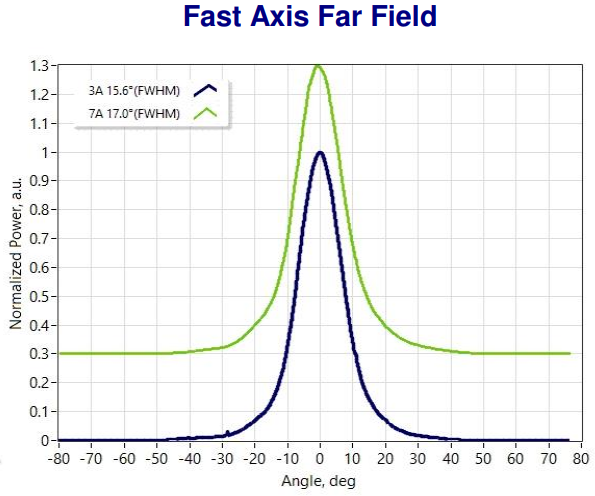

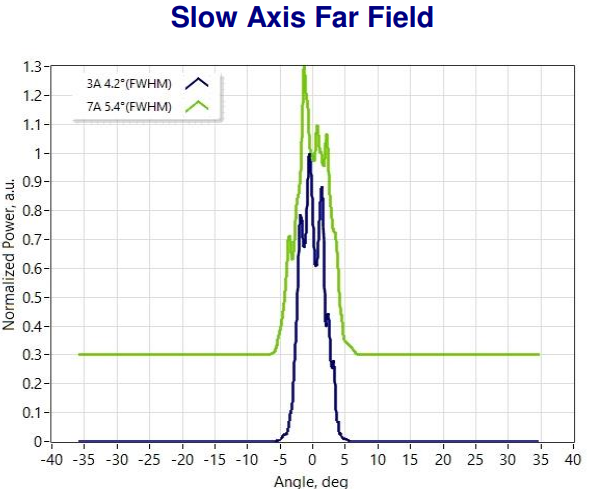

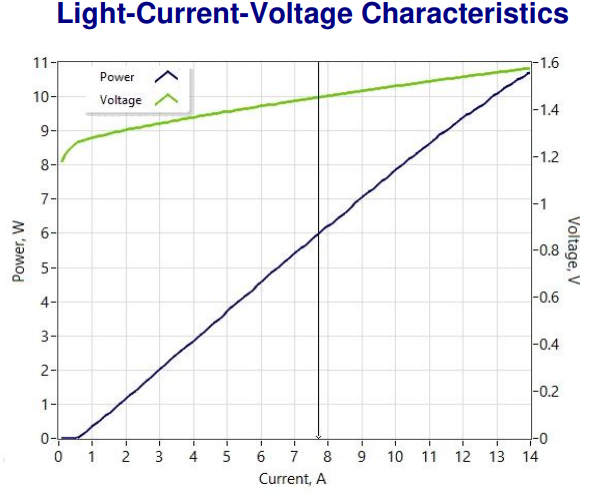

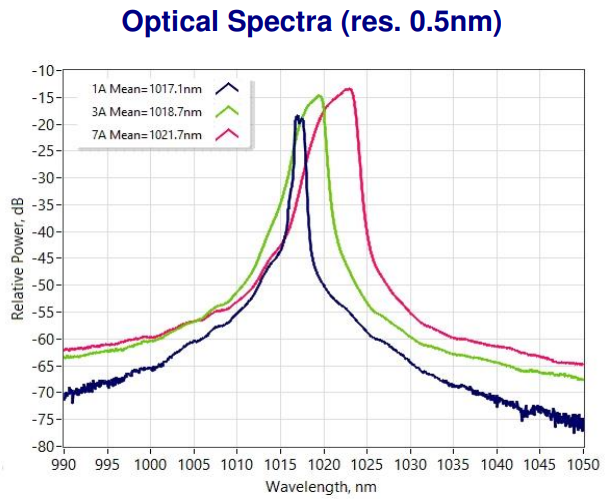

典型性能曲線 僅供參考           光電流電壓特性 -光譜 -（分辨率0.5nm） - 慢軸遠場 - 快軸遠場

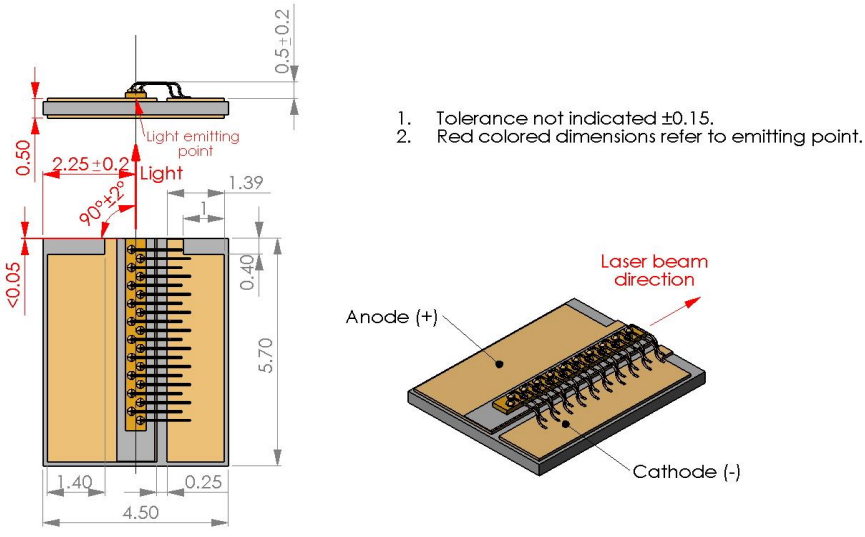

尺寸 mm




注意事項:

該設備發出的激光是不可見的，對人眼有害。當設備運行時，避免直接觀察光纖輸出或沿其光軸觀察準直光束。操作過程中必須佩戴合適的激光安全眼鏡。

jue對Max. 額定值只能在短時間內應用于設備。長時間暴露在Max. 額定值下或暴露在一個或多個Max. 額定值以上可能會導致設備損壞或影響設備的可靠性。

在Max. 額定值之外操作產品可能會導致設備故障或安全隱患。設備使用的電源必須確保不能超過Max. 峰值光功率。散熱器上的設備需要合適的散熱器，必須確保散熱器有足夠的散熱和導熱性。建議在C型底座和散熱器表面之間使用銦金屬箔（或類似材料）作為熱接口。

該設備是一種開放式散熱器二極管激光器；它可以僅在潔凈室環境或防塵外殼中操作。必須控制工作溫度和相對濕度，以避免激光面上的水凝結。必須避免激光端面的任何污染或接觸。

ESD保護-靜電放電是導致產品意外故障的主要原因。采取極端預防措施，防止ESD。操作產品時，請使用腕帶、接地的工作表面和嚴格的防靜電技術。


型號示例

BA-1020-CoC-6W - broad area laser with 6W output power at mean wavelength 1020nm

通用參數

C-mount與Submount封裝型號參考

部件號

散熱片 封裝

平均波長

輸出功率

工作電流

閾值電流

斜率效率

Slope efficiency

頻譜帶寬
FWHM

波長
溫度
可調性

慢軸
光束
發散

快速軸
光束
發散

臺面寬度

Mesa width




mn

W

A

A

W/A

mn

nm/°C

deg

deg

um

BA-1020-XX-6W

C-mount接口

Submount接口

1020

6

7

0.6

0.84

4

0.4

6

16

90

BA-1064-XX-6W

C-mount接口

Submount接口

1064

6

7

0.4

0.86

4

0.4

6

35

90

BA-1064-XX-8W

C-mount接口

Submount接口

1064

8

10

0.5

0.86

4

0.4

7

35

130

BA-1064-XX-12W

C-mount接口

Submount接口

1064

12

14

0.7

0.93

4

0.4

8

35

250

BA-1064-XX-15W

C-mount接口

Submount接口

1064

15

18

0.7

0.91

4

0.4

10

34

250

BA-1120-XX-6W

C-mount接口

Submount接口

1120

6

8

0.7

0.81

4

0.5

6

34

90

BA-1120-XX-8W

C-mount接口

Submount接口

1120

8

11

1

0.79

4

0.4

7

36

130

BA-1150-XX-4W

C-mount接口

Submount接口

1150

4

8

0.4

0.52

10

0.5

8

40

90

BA-1160-XX-7W

C-mount接口

Submount接口

1160

7

14

1

0.53

10

0.5

10

35

250

BA-1180-XX-3W

C-mount接口

Submount接口

1180

3

6

0.5

0.39

10

0.5

7

38

90

BA-1190-XX-6W

C-mount接口

Submount接口

1190

6

14

1.1

0.49

10

0.5

8

40

250

BA-1210-XX-4W

C-mount接口

Submount接口

1210

4

7.5

0.5

0.56

10

0.5

8

34

90

BA-1210-XX-5W

C-mount接口

Submount接口

1210

5

9.5

0.6

0.57

11

0.5

8

33

130

BA-1210-XX-9W

C-mount接口

Submount接口

1210

9

17

1.0

0.57

8

0.5

9

27

250

BA-1240-XX-9W

C-mount接口

Submount接口

1240

9

17

1.5

0.59

10

0.5

9

29

250

BA-1280-XX-4W

C-mount接口

Submount接口

1280

4

7.5

0.5

0.58

9

0.5

7

30

90

BA-1280-XX-5W

C-mount接口

Submount接口

1280

5

10

0.7

0.55

11

0.5

7

30

130

BA-1290-XX-9W

C-mount接口

Submount接口

1290

9

20

1.8

0.52

9

0.5

11

31

250

BA-1310-XX-5W

C-mount接口

Submount接口

1310

5

11

1.0

0.50

11

0.5

8

30

130

BA-1320-XX-2W

C-mount接口

Submount接口

1320

2

3

0.6

0.59

6

0.5

4

28

30

BA-1320-XX-3W

C-mount接口

Submount接口

1320

3

7

0.3

0.47

10

0.5

8

40

90


光纖耦合封裝功率參考

Broad-area大面積激光二極管(2-pin封裝)

波長，nm

單發射器

2-pin 封裝

105um光纖

400um光纖

678



785*



808



1030

6W

11W

1060

6W

11W

1100

6W

11W

1120

6W

11W

1150

3.2W


1180

3.2W


1200

3.2W


1210

3.2W


1270

3.2W


1310

3.2W
