　　我們筱曉光子制作的2um摻銩光纖放大器TDFA，在光纖的纖芯內摻入稀土元素銩Tm，利用感應輻射原理做成的光纖放大器?？梢越o中紅外2um波段的激光器放大功率，市場上的2um的激光器功率一般較低，在10mW以內，在搭建光路實驗中可能需要高功率輸出。我們可以把1mW的種子激光泵浦到164mW輸出，甚至能做到更大?？梢詽M足大部分實驗工作。

筱曉光子產品-2um TDFA放大器系統

　　一、2um TDFA 放大器的介紹和應用

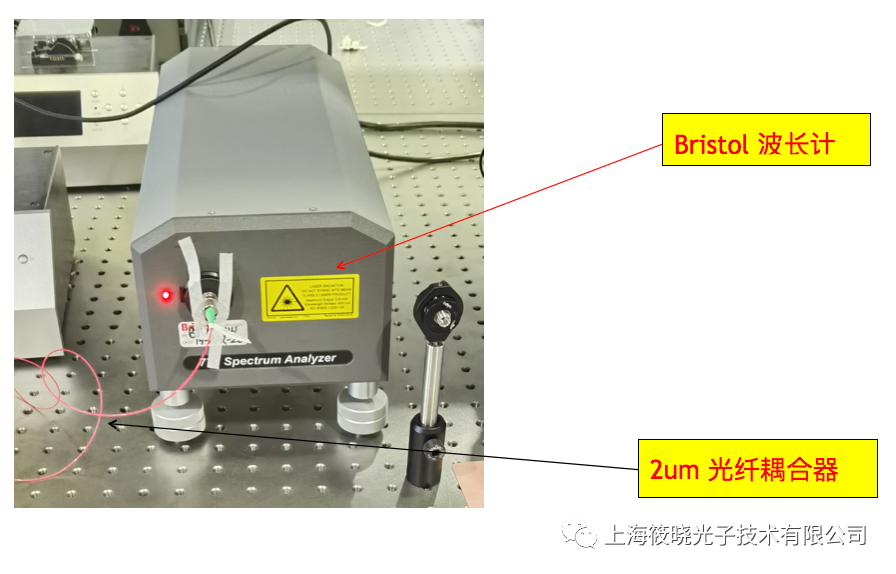

　　我們筱曉光子采用1.95um的激光器作為種子源，用1.6um的激光器作為泵浦放大，由于激光器本身輸出功率不夠大，我們使用了L波段的EDFA放大器對1.6um的光進行放大。再把種子激光跟泵浦光通過波分復用器耦合在一起，輸入到2um的一段摻銩光纖中，經過光纖吸收后，傳輸?shù)?um的耦合器中，一分為二，把測量的譜在中紅外橫河AQ6377光譜儀上觀察波形。之后再利用Bristol 波長計觀察做出來的TDFA放大器自發輻射的光譜。

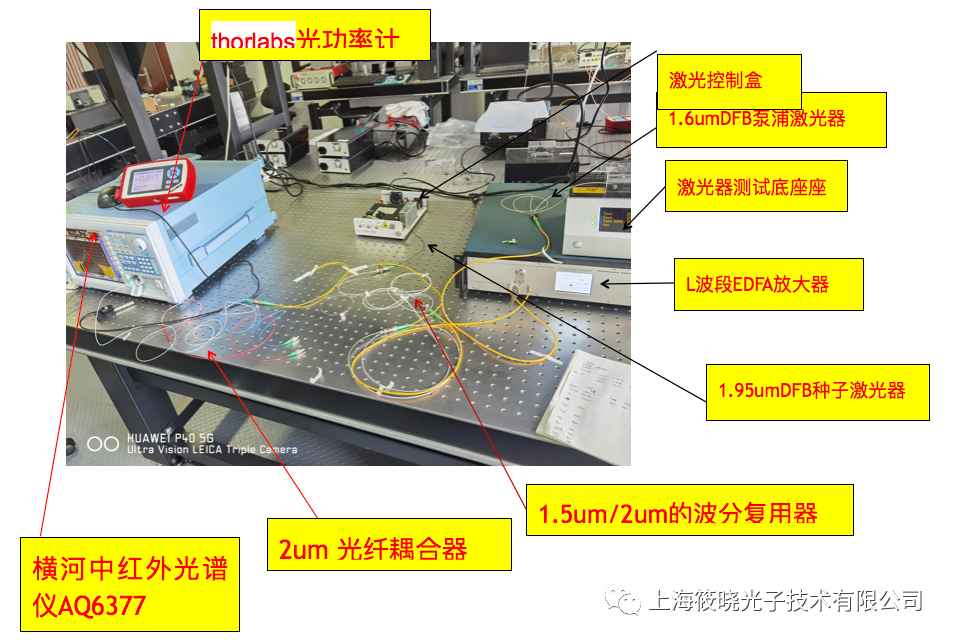

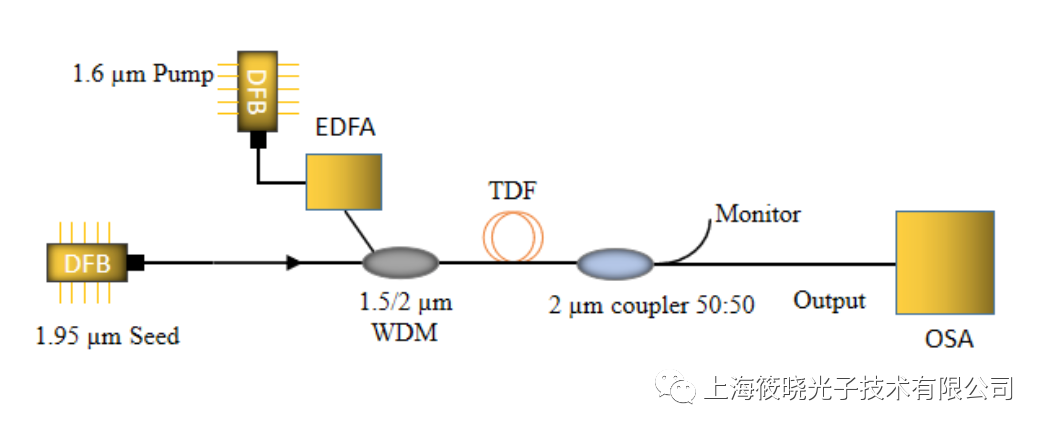

　　二、2um TDFA 放大器系統搭建圖

       三、2um TDFA 放大器測試實驗結果

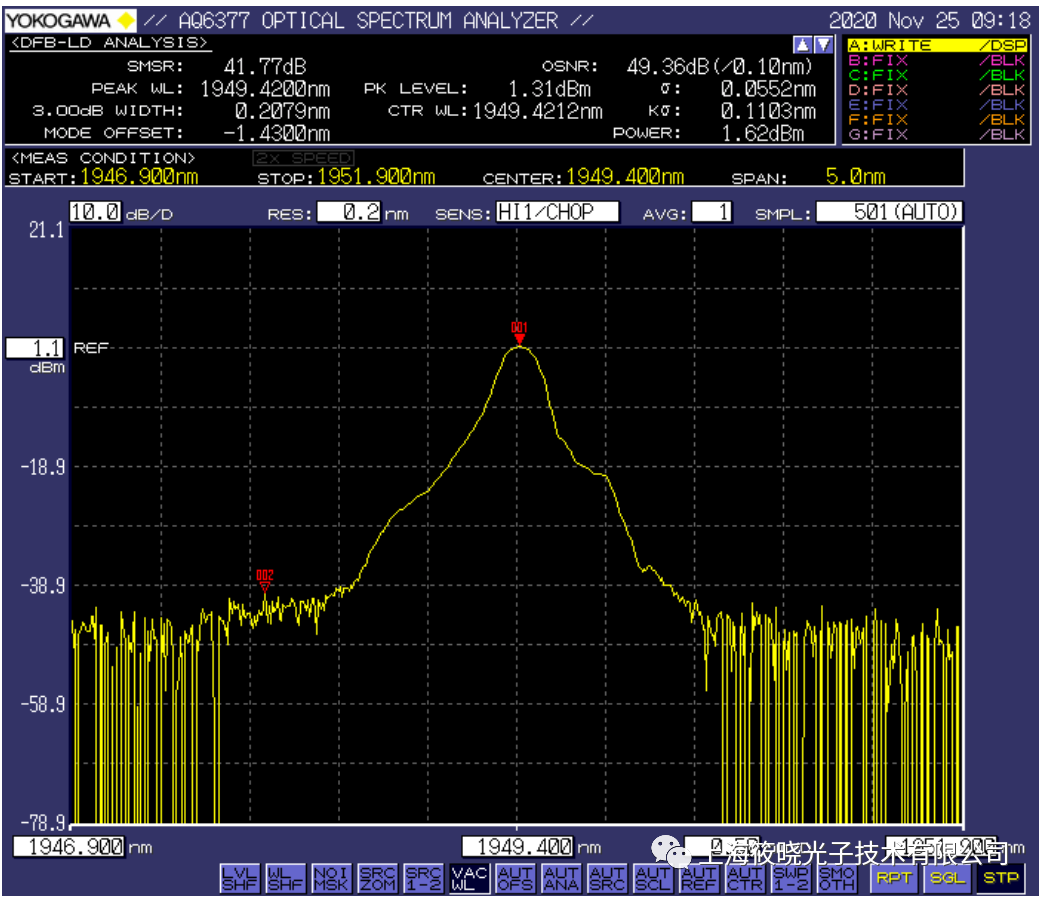

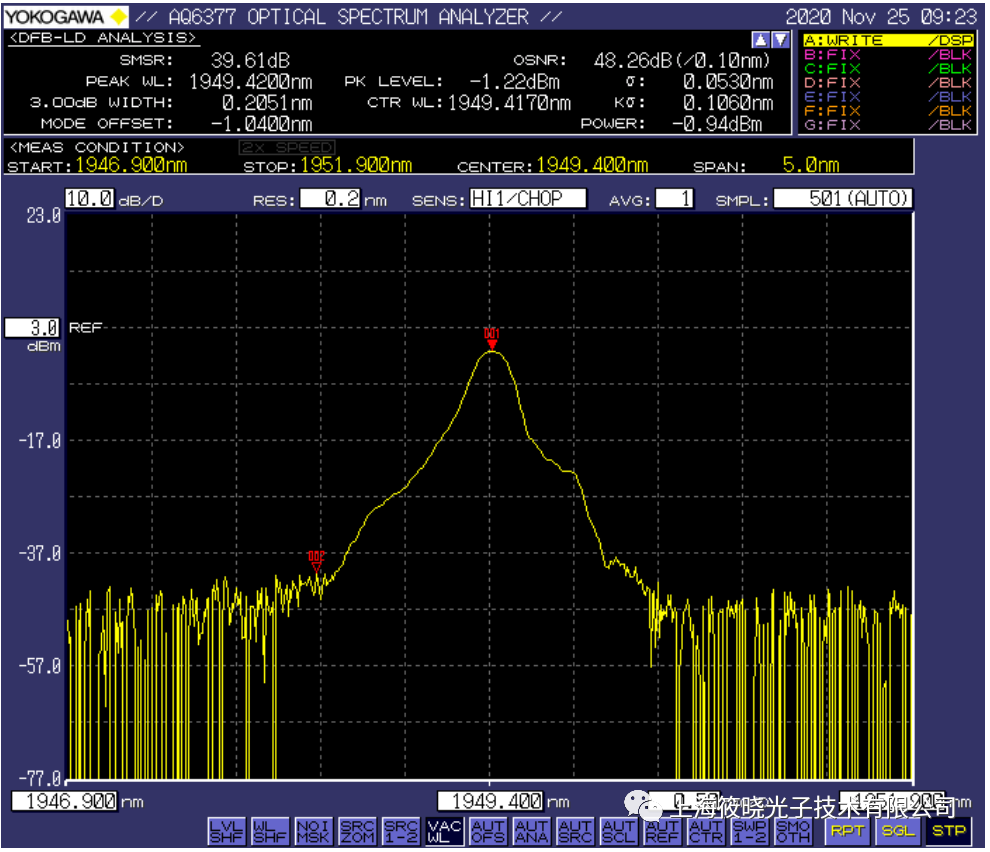

　　1、2um TDFA的光譜圖

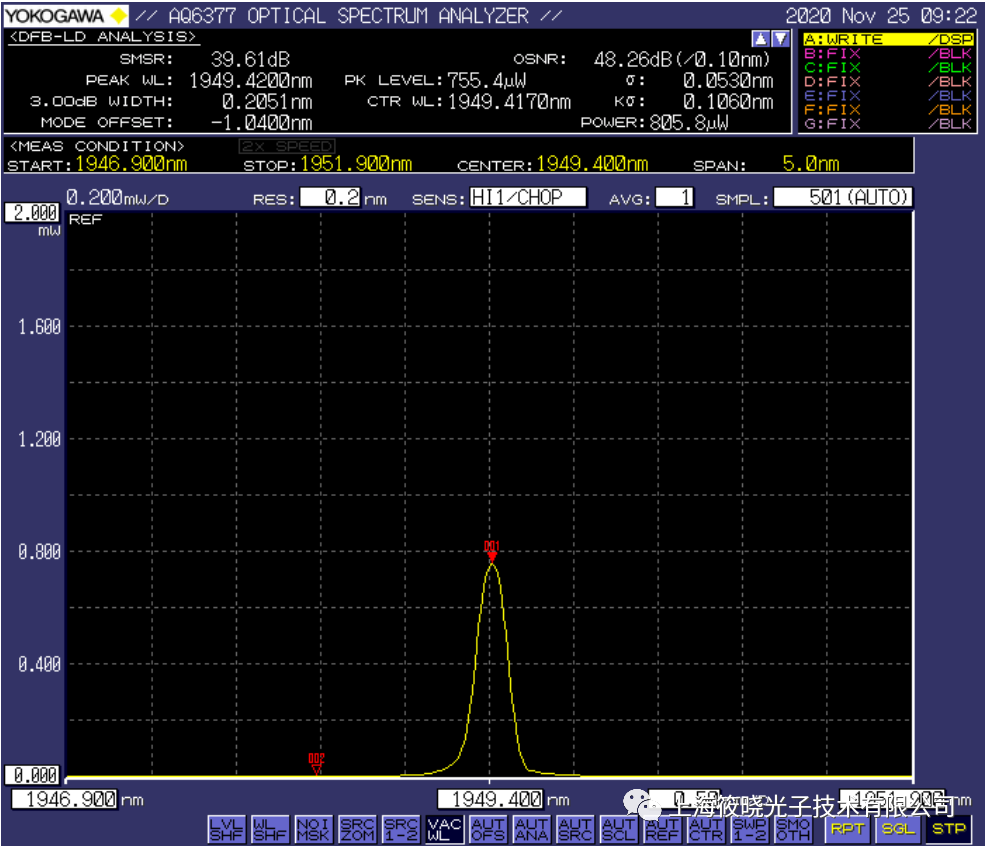

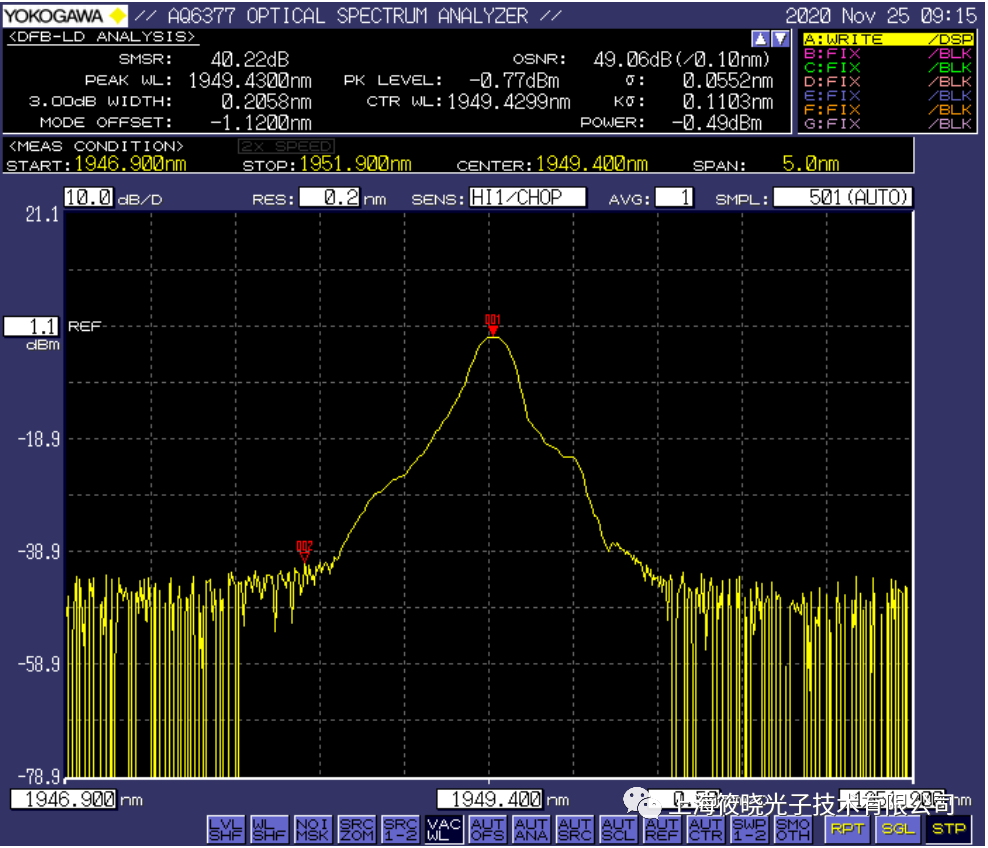

　　TDFA的輸出功率32mW時的光譜圖

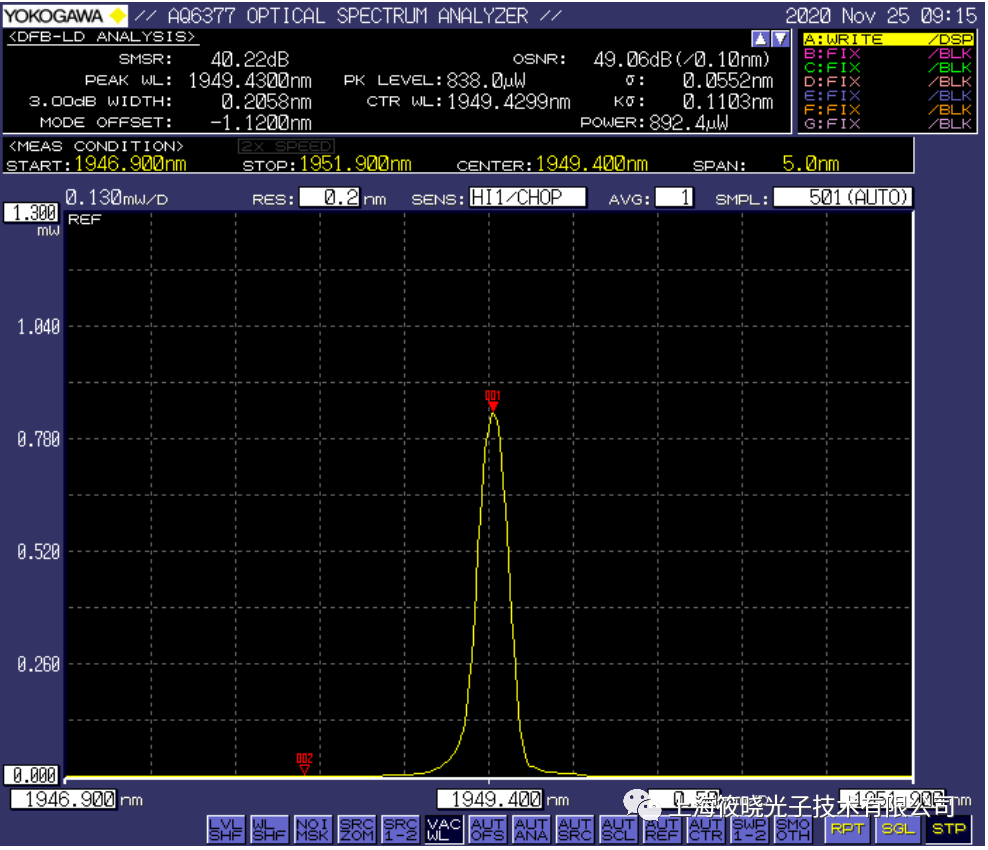

　　TDFA的輸出功率100mW時的光譜圖

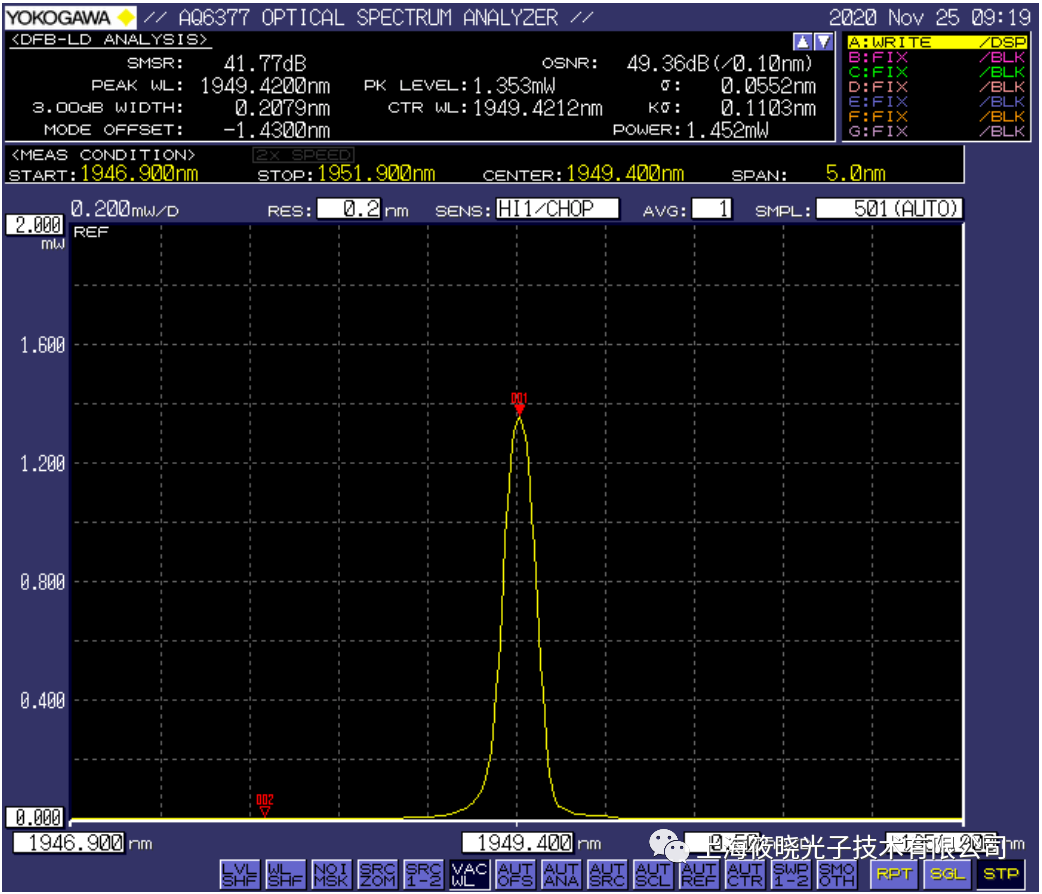

　　TDFA的輸出功率164mW時的光譜圖

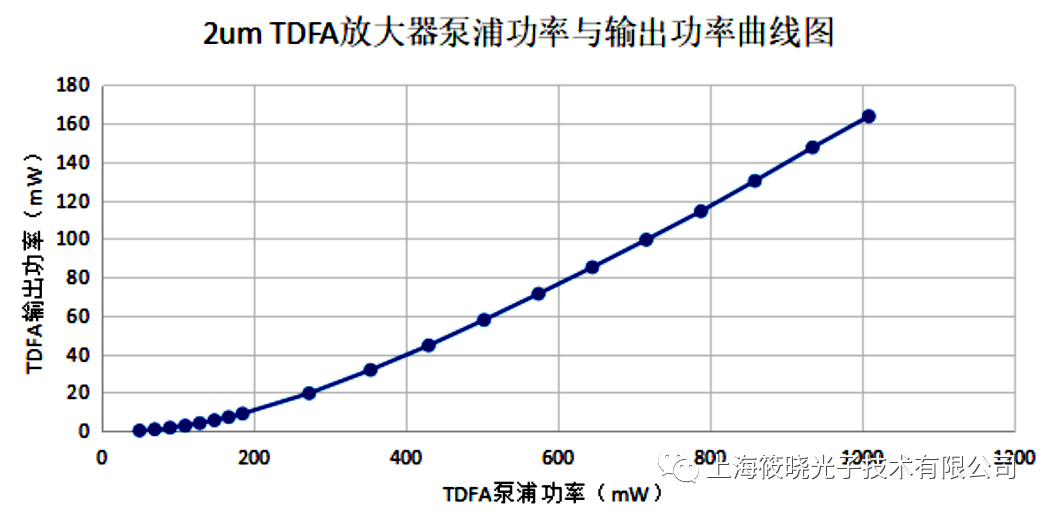

2、2um TDFA的功率曲線

我們可以看出，輸出的功率隨著泵浦功率的增加而增加，并在泵浦功率達到閾值后呈現線性變化，可以方便我們對輸出功率進行估值。

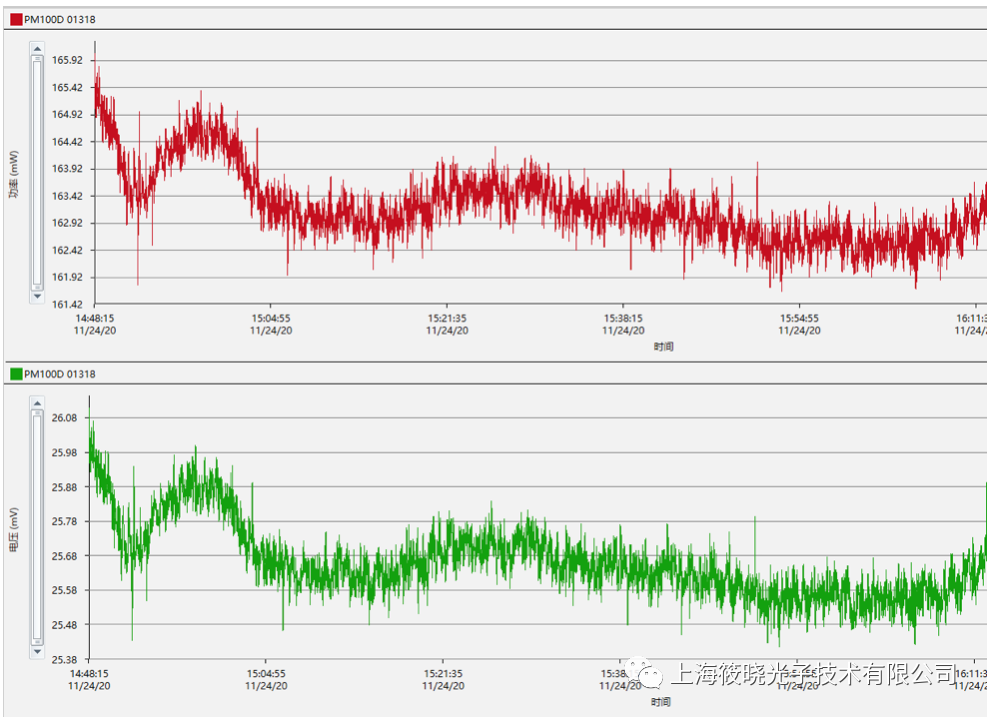

　　3、2um TDFA的功率穩定性

我們實測功率波動4mW,功率穩定性在2%左右。

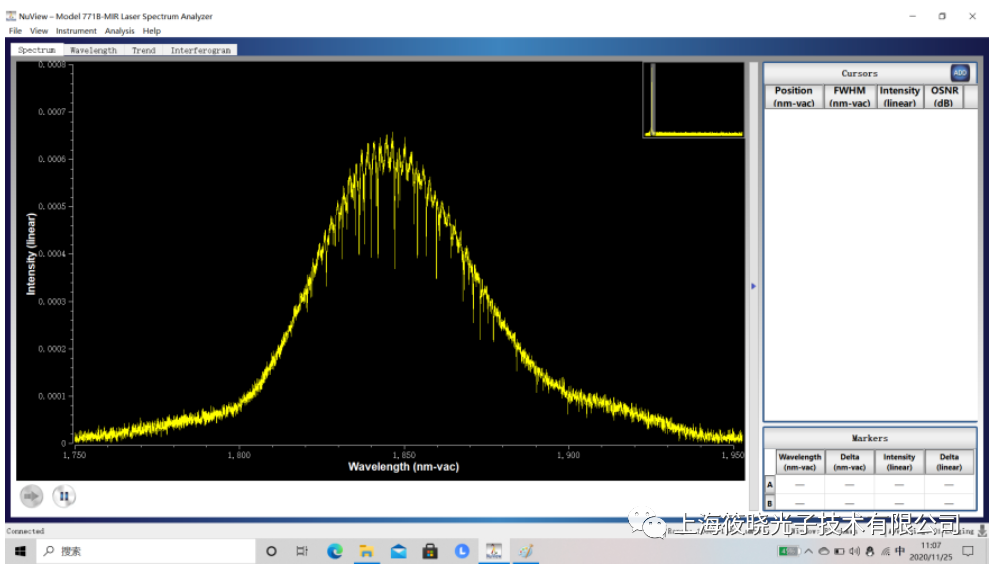

　　4、2um TDFA 放大器自發輻射光譜

　　可以看出放大器自發輻射的譜寬有200nm，而且有大量吸收峰，尤其是水分子吸收。
