2024-11-14 17:07:19

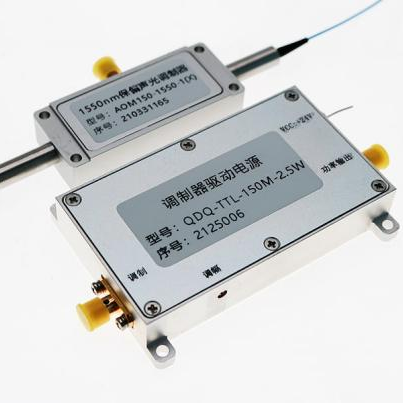

筱曉光子的聲光調制器由聲光晶體和射頻驅動組成。
射頻驅動器給壓電換能器提供（通常通過阻抗匹配裝置）強振蕩電信號。
壓電換能器可激發的聲波頻率約等于所需移頻量。壓電換能器給聲光晶體提供超聲波信號。
超聲波通過介質時會造成介質的局部壓縮和伸長而產生彈性應變，該應變隨時間和空間作周期性變化，使介質出現疏密相間的現象，如同一個相位光柵 ，當激光通過此介質時，就會發生光的衍射，即聲光衍射。激光從光纖中進入聲光晶體，一級衍射光耦合進入光纖輸出。

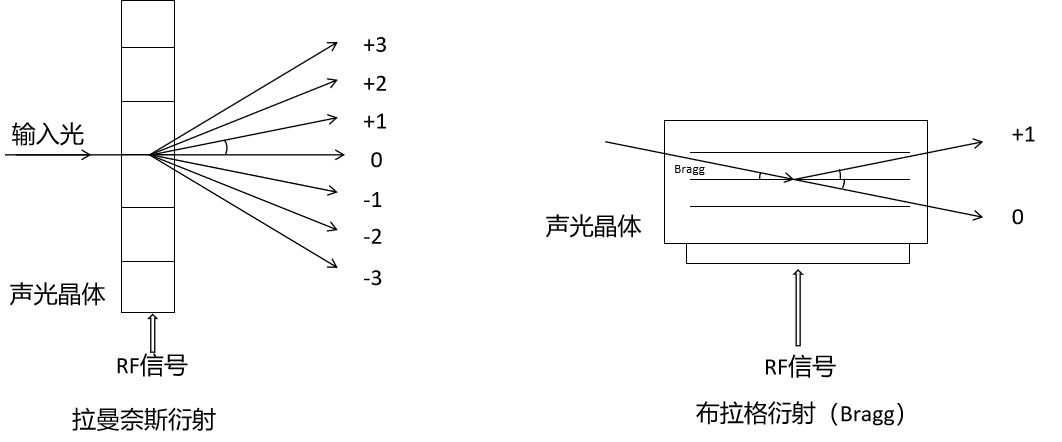

根據聲波頻率的高低以及聲光波相互作用長度的不同，聲光調制器可以分為拉曼奈斯（Raman-Nath）型和布拉格型（Bragg）兩種。
當超聲波頻率較低、聲光相互作用長度較短時，將產生拉曼奈斯衍射。
光束垂直與聲波矢入射，可生成多級衍射光，如左圖所示。
當超聲波頻率較高、聲光相互作用長度較長時，將產生布拉格衍射。
光束以一定的布拉格角入射，只會生成0級和1級衍射光，如右圖所示。
其中，0級與1級衍射光的角度為2倍布拉格角。相比于拉曼奈斯型聲光調制器，布拉格型聲光調制器具有較寬的調制帶寬和較高的衍射效率。在理想條件下，其1級光的衍射效率可達100%。因此，常見的聲光調制器基本都是布拉格型。

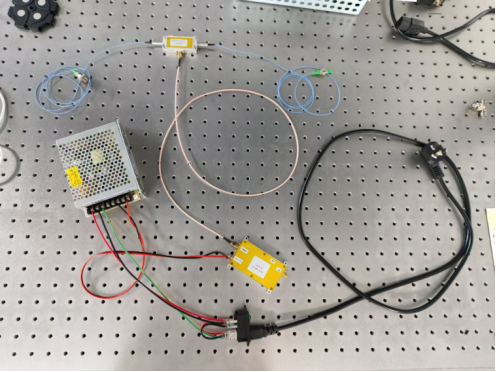

與射頻驅動連接如圖

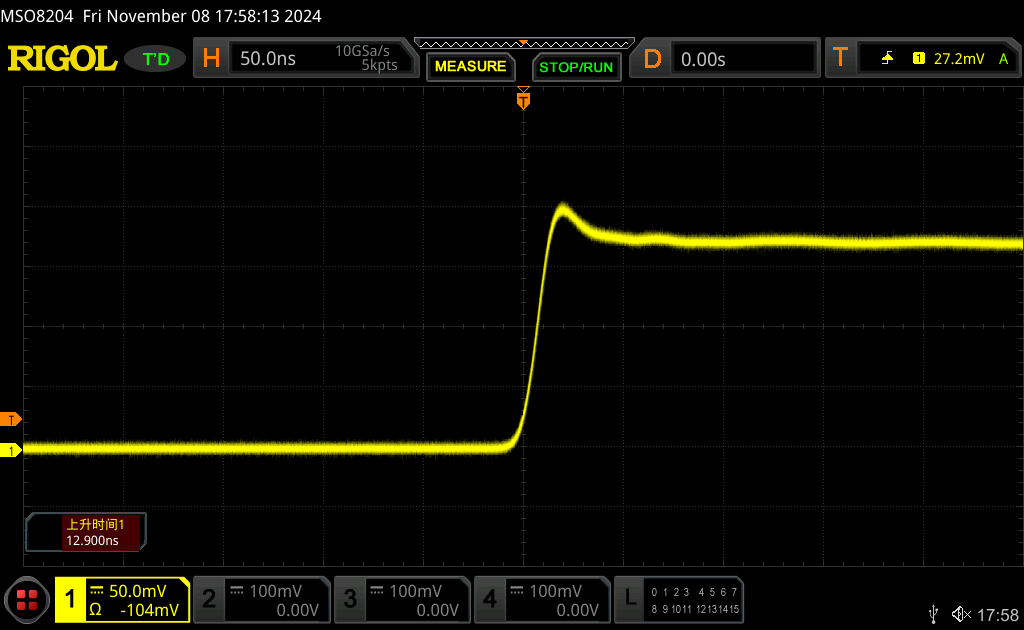

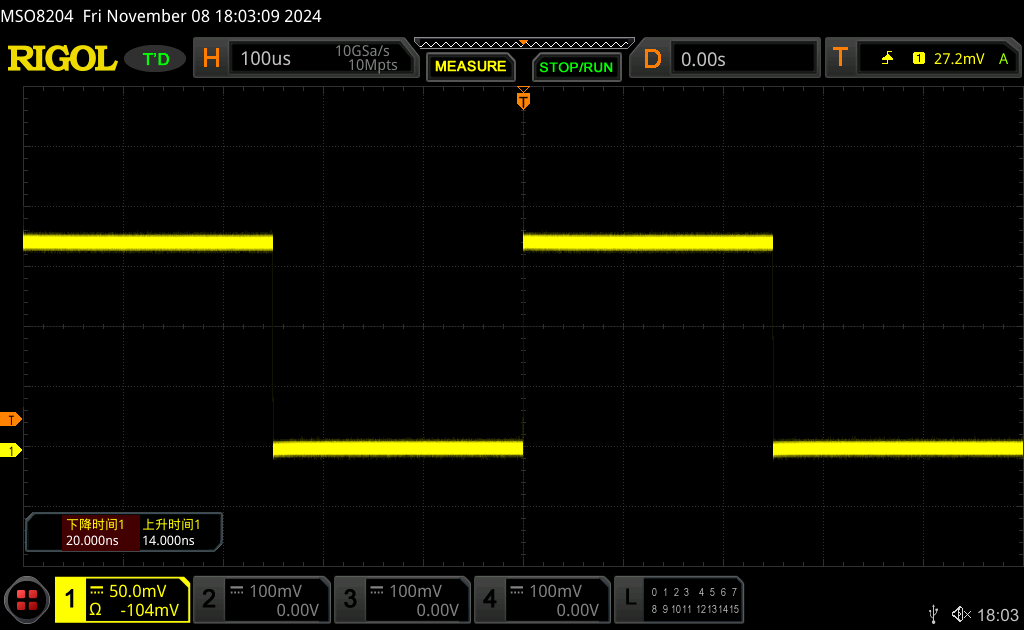

聲光調制器上升/下降時間測試如圖
這里使用的是筱曉光子的1550nm保偏聲光調制器AOM150-1550-1-PA，移頻量150MHz，上升/下降時間可從圖中讀出。
筱曉光子的聲光調制器可以提供的規格如下，歡迎來電咨詢：
