高速激光二極管驅動器 - 筱曉光子新品速遞⑩

2023-01-10 09:07:58

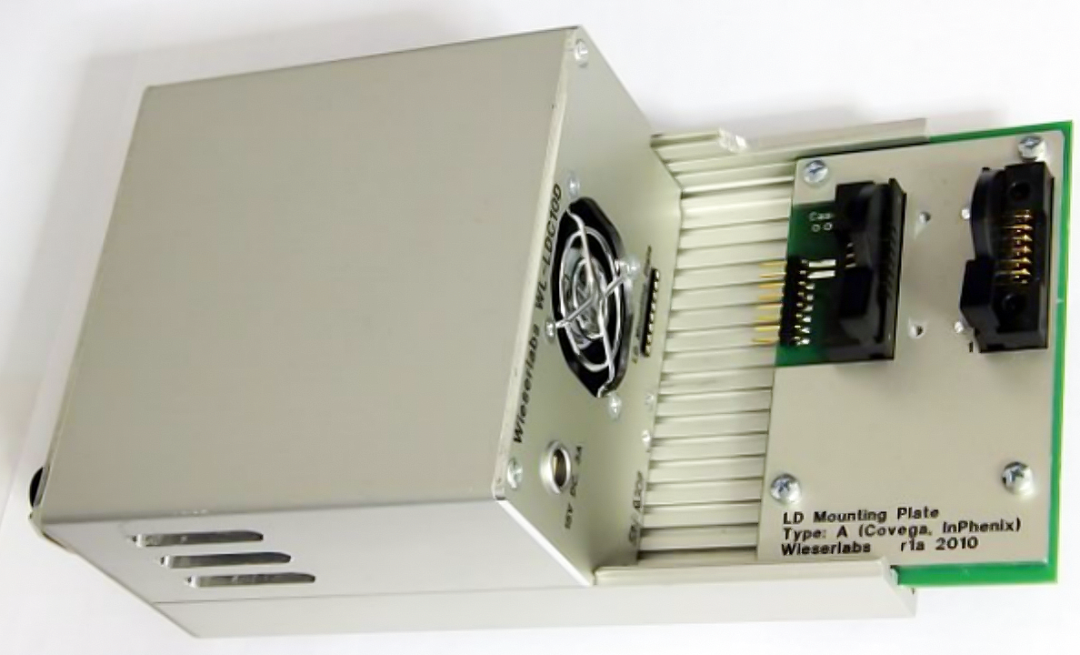

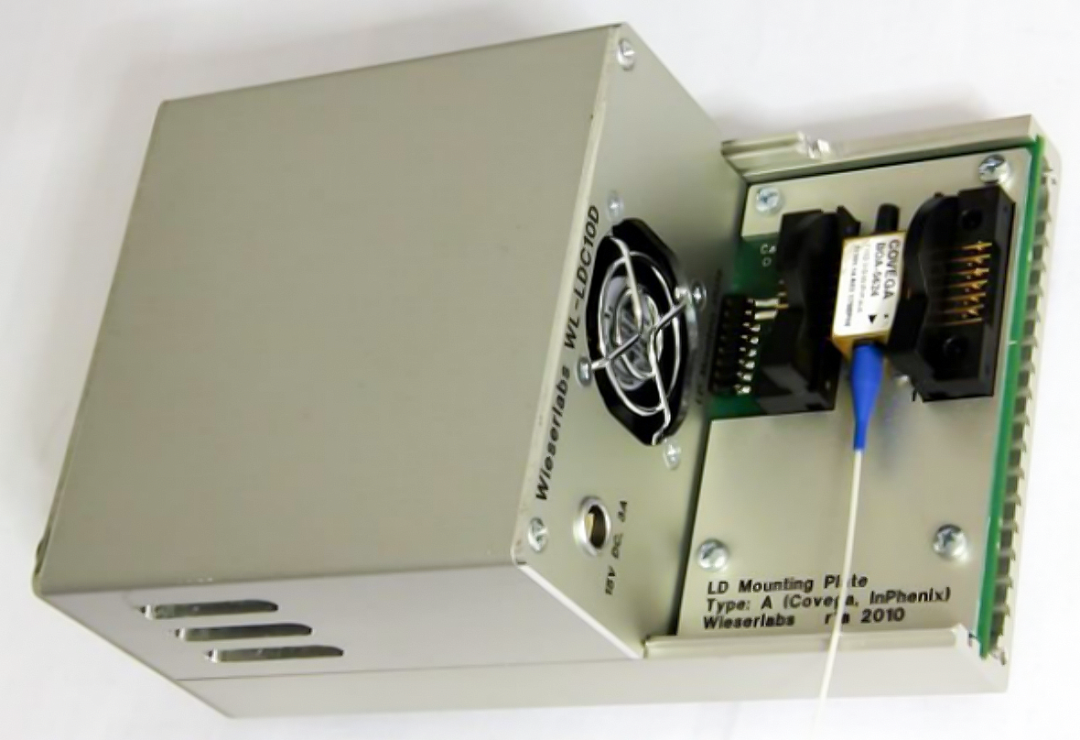

WL-LDC10D是一種高速激光二極管驅動器，特別設計用于在近紅外范圍內驅動SOA和BOA。它支持模擬輸入，調制的激光電流在0~1A之間，調制頻率支持0~15MHz。它也支持?jǐn)?shù)字TTL輸入，允許在兩個任意的設定電流點之間進行切換。它具有電流保護和熱過載保護，內置數字溫控，和可調的電流限制。所有參數都可以在前面板或USB接口進行調整。圖片可以根據激光二極管不同的引腳定義更換底座插槽，如下圖所示：



每次更換新的激光二極管，建議都運行一次驅動內部的電流校準功能。電流校準是指更新LDC10D內部數模轉換器中不同位值對應的mA電流，這樣可以將bit轉換為mA，以便用戶可以方便地以mA為單位設置電流。由于這種bit-ma的轉換取決于附加的激光二極管，因此在改變附加的激光二極管時，重復當前的校準,否則將導致實際電流偏離mA中規定的設定值。

LDC10D的LD模塊有三種工作模式，分別是：

固定電流（CW）連續運行二極管；
在兩個任意值（TTL調制）之間進行數字調制；
用外部模擬調制輸入（EXT模擬調制）模擬任何電流波形。

此操作模式可以在菜單中更改。

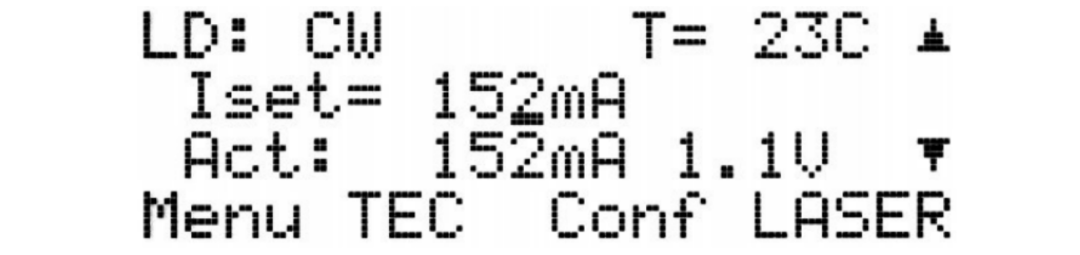

CW模式下的主屏幕顯示電流設定值（Iset）以及流過激光二極管的實際電流和二極管兩端的電壓（此處為152 mA和1.1V）。右上角的T顯示了LDC10D的外殼溫度。

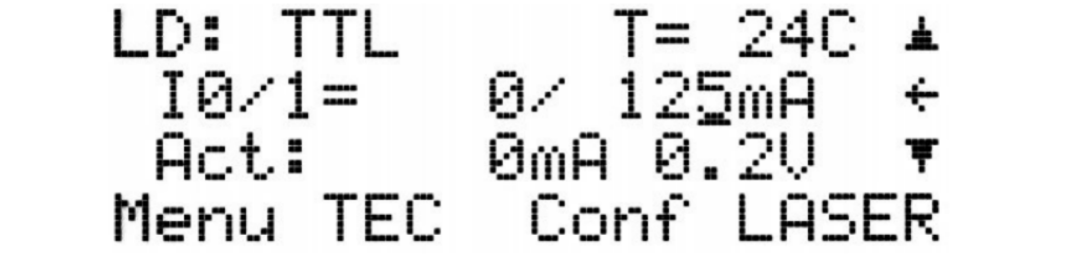

在TTL調制模式下，TTL輸入可以實現在任意兩個激光二極管電流之間切換。此時主屏幕上顯示的I0和I1均為任意可調。當TTL輸入端為0V（低電平）時，二極管的電流為I0，此時圖中為0mA；當TTL輸入端為5V（高電平）時，二極管的電流為I1，此時圖中為125mA。

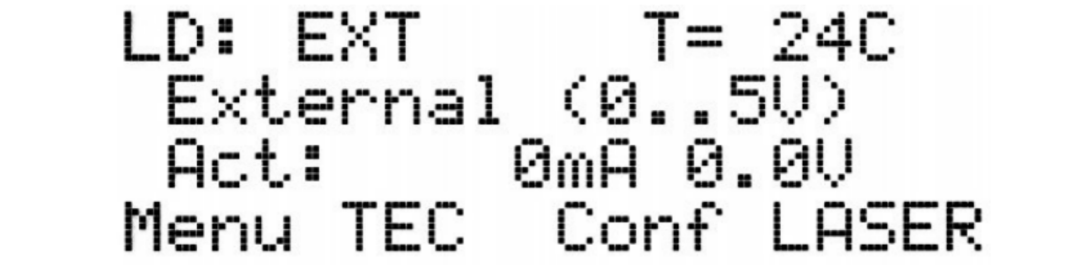

在外部模擬調制模式下，LDC10D會根據模擬調制輸入處的電壓波形（0V~5V max），輸出0A~1A的電流。模擬輸入阻抗為50Ω。模擬輸入具有輕微的非線性，建議在電流監視輸出上連接示波器來監測實際電流。最后使用保存功能可以直接保存參數。
