筱曉光子的這款激光驅動器是一款用于蝶形半導體激光器的電流驅動與溫度控制模塊。其主要功能包括：控制激光器內部溫度、以恒流驅動激光器，并可將外部輸入電壓信號轉換為電流驅動。模塊具有三種最大電流驅動范圍，適用于不同功率大小的激光器，通過電路板跳線進行選擇。

一、產品優勢

• 支持一鍵還原功能（無需重新開機預熱）

• 軟件遠程操控，智能化控制

• 輸出功率穩定，連續可調

• 結構緊湊小巧

• 高精度ACC和ATC控制電路

• 自帶高低調制帶寬BNC接口

二、技術參數

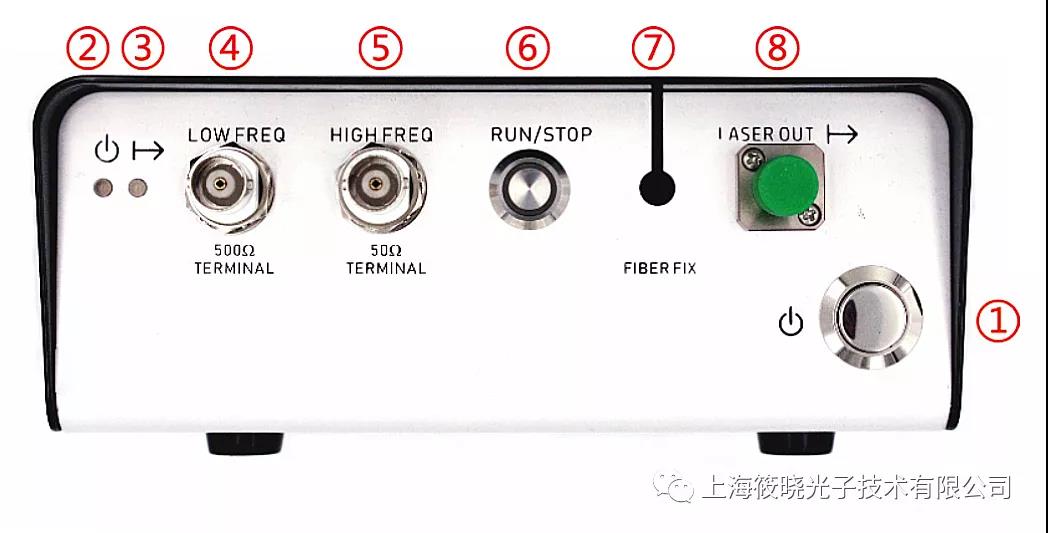

三、面板描述

⑴電源開關；

⑵電源指示；

⑶工作指示；

⑷低頻輸入；

⑸高頻輸入；

⑹手動按鈕；

⑺光纖引線口；

⑻光纖耦合器。

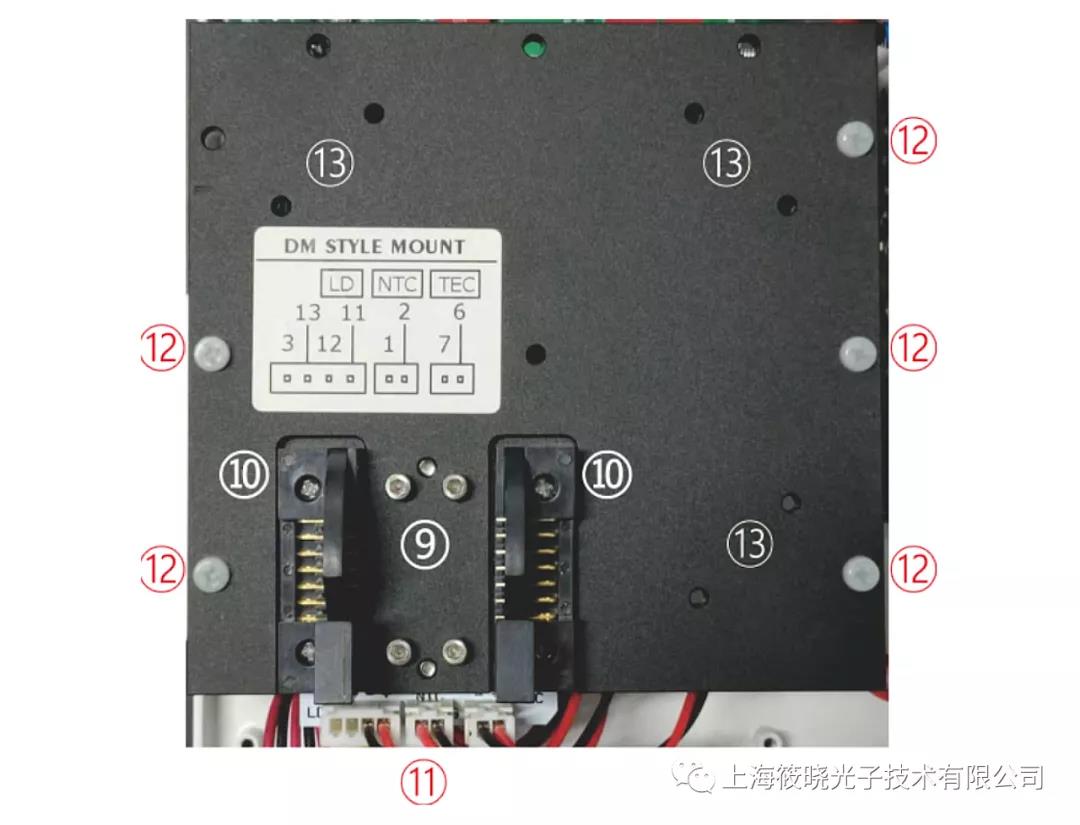

四、激光器安裝

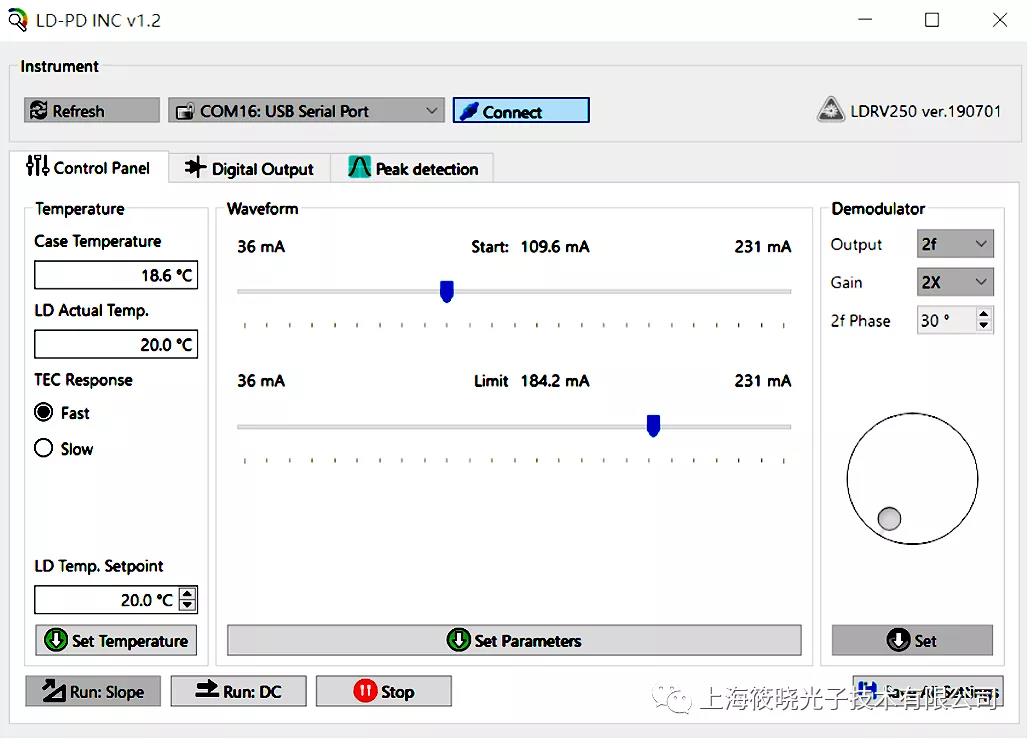

五、配置軟件

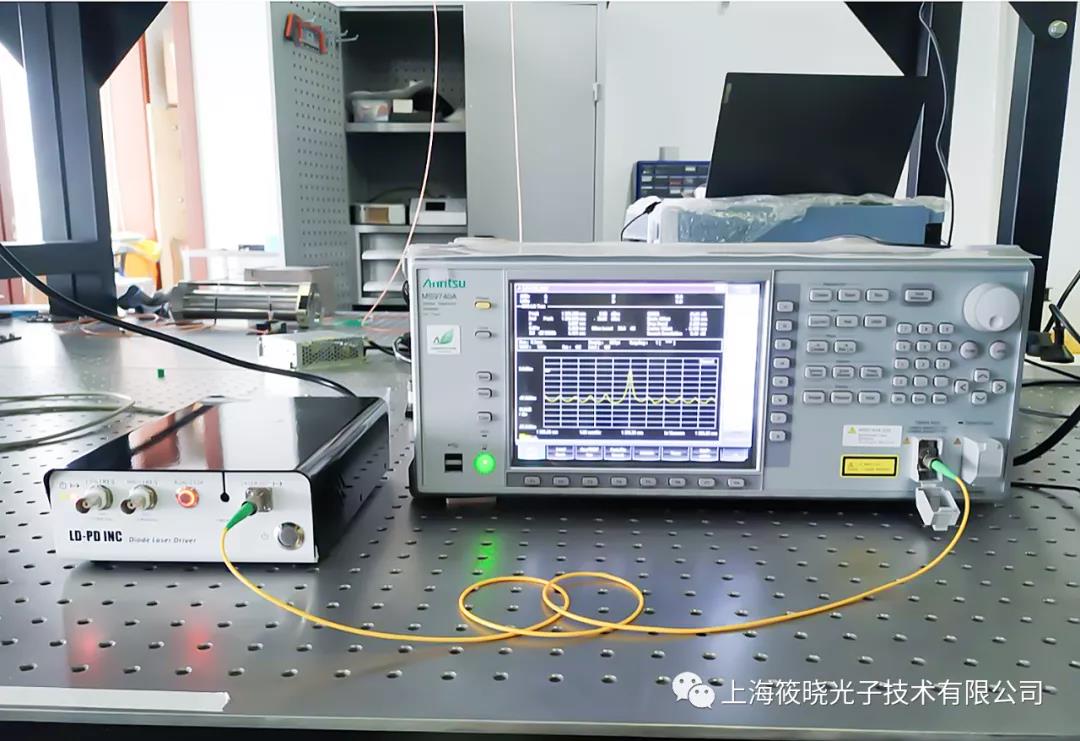

實驗操作：1，用作激光器驅動

操作步驟：

（1）安裝好激光器，擰緊螺絲

（2）連接電源線，USB線

（3）用一根光纖跳線連接光譜儀，測試光譜

（4）打開驅動器電源開關

（5）打開軟件，設置溫度，電流，再Run DC

（6）激光器打開，看光譜

實驗操作：1，加入外部調制信號

操作步驟：

（1）安裝激光器，打開軟件，設置溫度電流

（2）打開信號發生器，設置信號波形，頻率，幅值

（3）用一根BNC轉BNC線連接信號發生器和驅動的低頻調制端口

（4）用一根光纖跳線連接激光器和探測器

（5）用一根BNC轉SMA線連接到示波器，觀察波形

這款激光器驅動能很好的滿足客戶一機多用的需求。既可以根據激光器的引腳定義來更換不同的激光器，也可以滿足您外加調制信號的需求。
