1520-1580nm 60nm高速可調諧帶通濾波器 - 筱曉光子產品介紹?

2021-08-09 11:08:57

帶通濾波器（band-pass filter）是一個允許特定頻段的波通過同時屏蔽其他頻段的設備。一個理想的帶通濾波器應該有一個完全平坦的通帶，在通帶內沒有放大或者衰減，并且在通帶之外所有頻率都被完全衰減掉，另外，通帶外的轉換在極小的頻率范圍完成。

  1520nm-1580nm 60nm可調諧帶通濾波器

一、產品描述

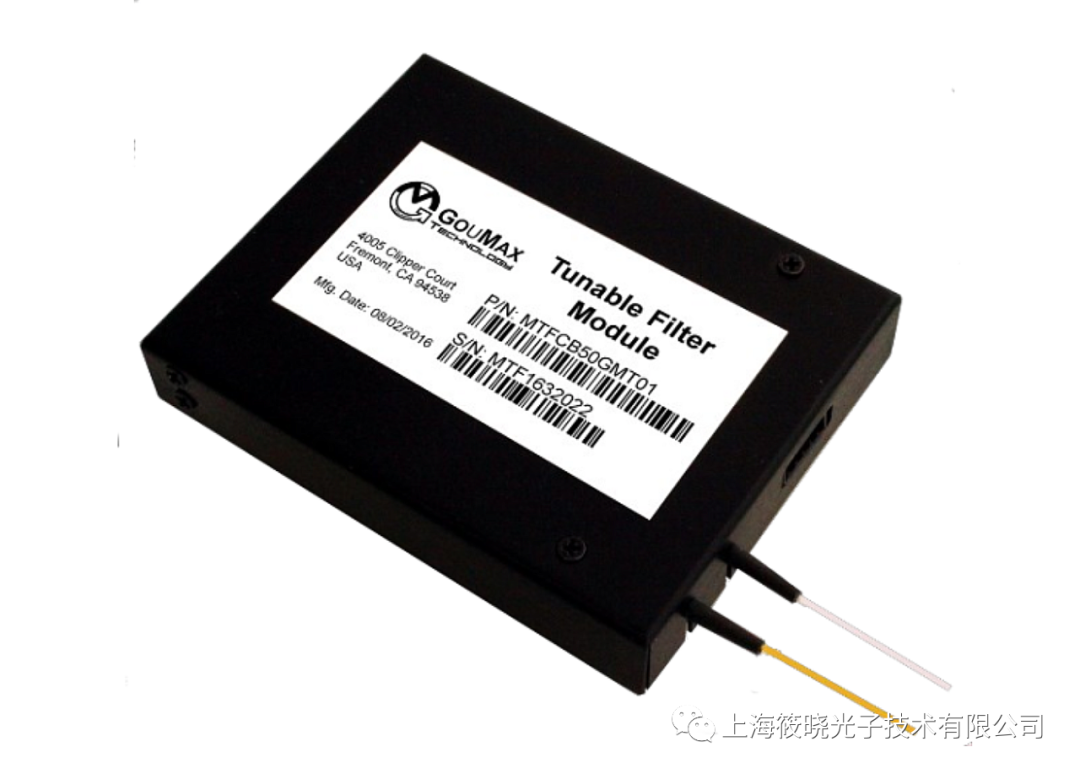

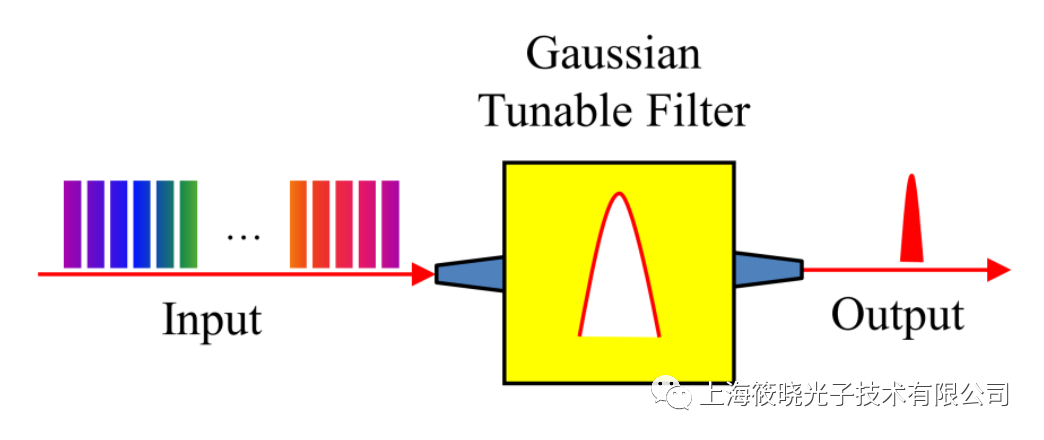

高速可調諧帶通濾波器。作為一個雙端口光學模塊，輸入端口接收寬帶多波長的光，并且只接收一小部分入射信號通帶內允許通過濾波器并被引導到輸出端口。所選波段的中心波長可調諧到工作波長范圍內的任何位置。在我們的設計靈活，傳輸帶寬，波長調諧范圍可定制。

該壓控濾波器無需運動部件，調諧速度快，體積小，體積小。我們的濾波器被用作光學光譜分析儀（OSA）的波長掃描引擎光學系統中提高激光信噪比的抑制濾波器及系統診斷通信系統。

二、產品特點

高速波長調諧

寬工作波長范圍

平頂/高斯濾波器形狀

無活動部件

超過10億個周期

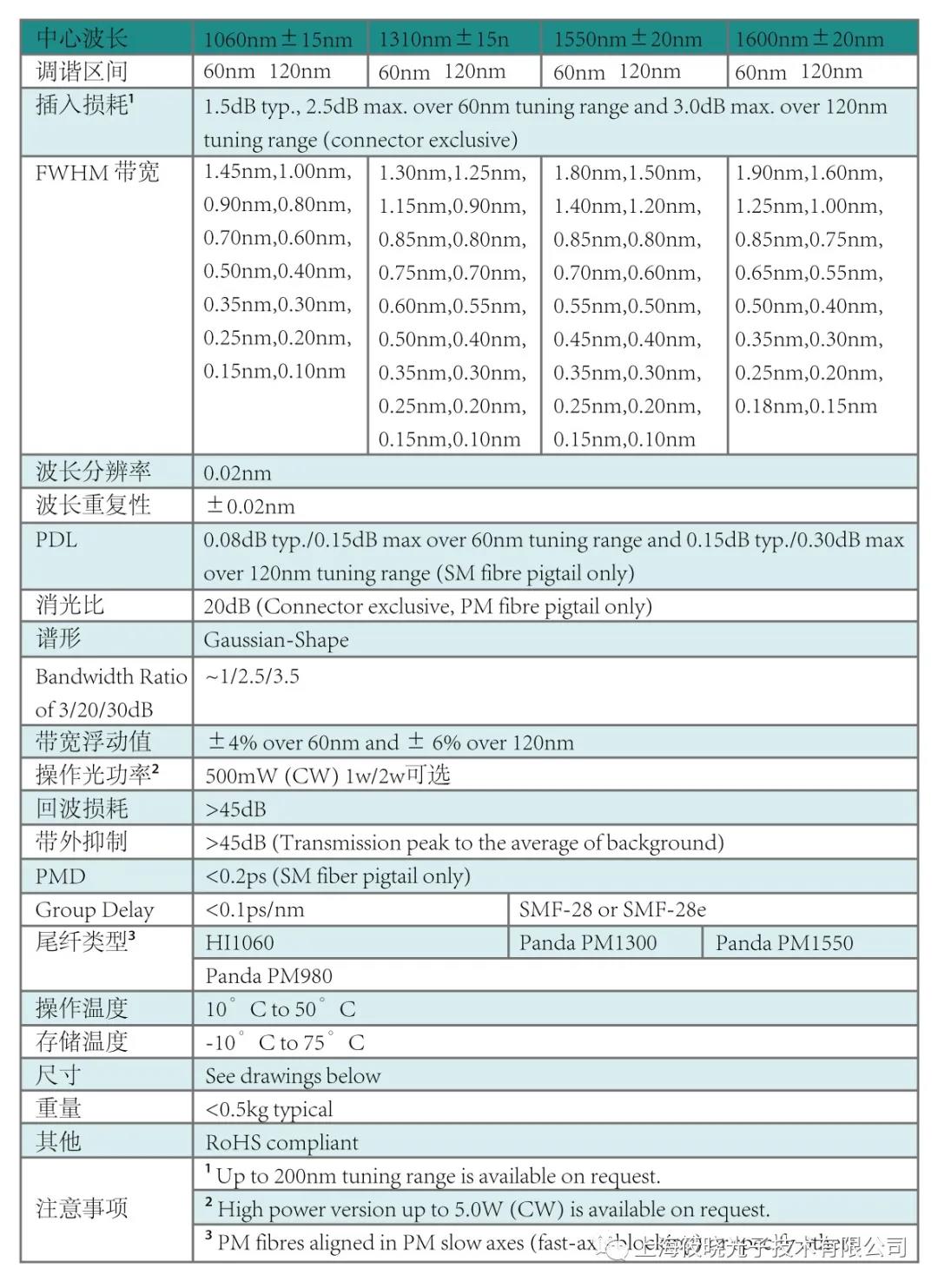

三、技術參數

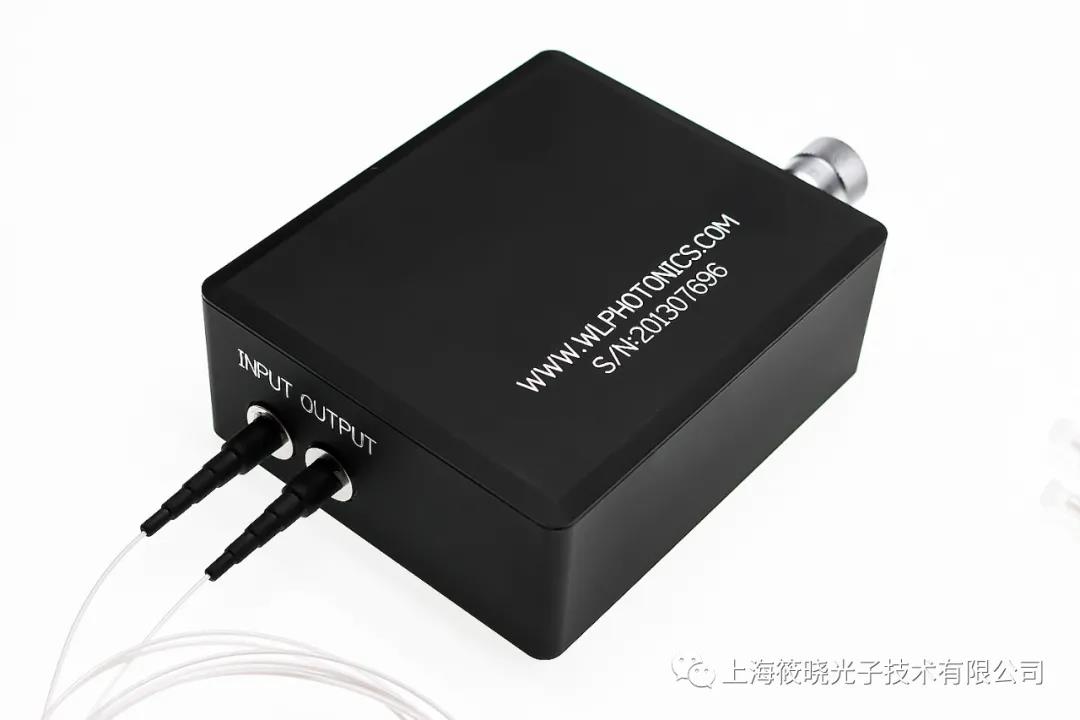

四、實驗操作

步驟：

1，最左邊端口為輸入端口input，連接1550nm SLD 臺式光源；

2，右側端口為輸出端口output，連接光譜儀；

3, 可通過手動調節千分尺旋鈕前后調節濾光片的透射中心波長，從而實現選擇波長的傳輸。

五、光譜分析

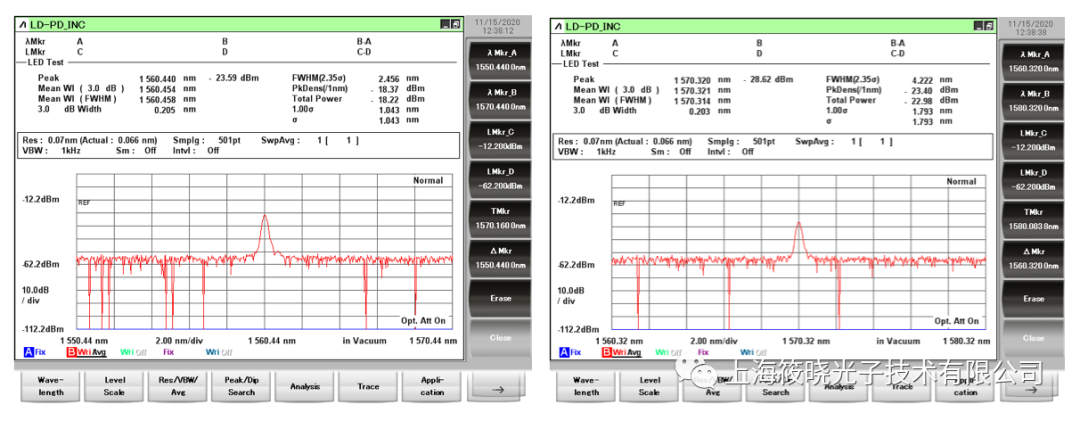

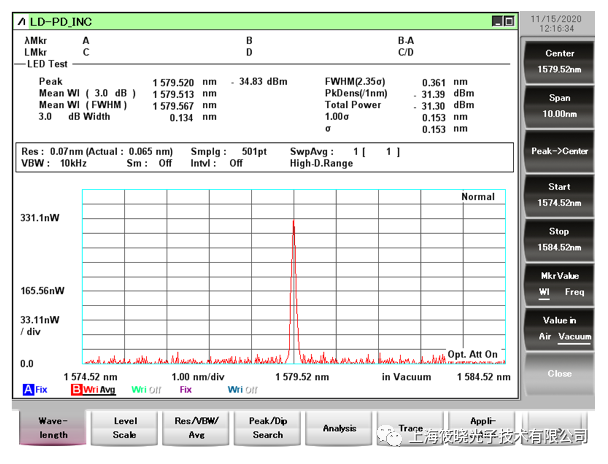

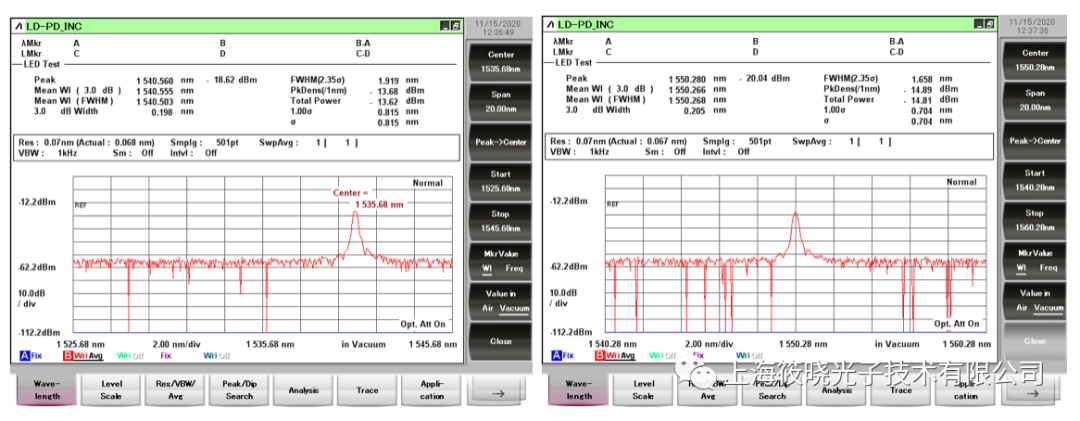

調節旋鈕得到的測試光譜圖1520nm-1580nm

六、產品應用

光譜分析儀引擎

ASE噪聲抑制

光通道診斷

測試和測量?jī)x器

波長鎖定器的信道選擇
