光譜響應范圍 880-2600nm； 光敏面直徑 1mm； 響應度 0.85A/W @1310nm 0.95A/W @1550nm； InGaAs銦鎵砷探測器模塊
?因產品升級或技術原因,產品配圖可能有出入,具體請咨詢客服!
| 貨號 : E80040008 | |
| 庫存 : 請咨詢客服 | |
| 貨期 : 請咨詢客服 | |
| 點右側在線咨詢 | |
ING-I2600LA1系列光電探測器是一款寬波長響應的光電探測器。響應波長范圍：880-2600nm.我們的探測器具有響應速度快在通訊傳感領域有著廣泛的應用。
屬性 | 數值 |
光電探測器 | 擴展型InGaAS銦鎵砷探測器 |
光敏面大小 | Φ1mm |
光學窗口 | Plane borosilicate glass |
響應波長范圍 | 880-2600nm |
峰值波長 | 1860nm |
靈敏度 | 0.85A/W @1310nm 0.95A/W @1550nm |
方向性 | ±20o |
NEP | 6*10-15 W/Hz1/2 |
工作帶寬 | 3-5MHz |
跨阻增益 | 50k V/A @ 0dB Gain 500k V/A @20dB Gain |
輸出電壓范圍 | 0~+3V (into Hi-Z) 0~+1.5V (into 50Ω) |
輸出阻抗 | 50Ω |
輸入工作電壓 | V+: +5 ~ +20V V- : -5 ~ -20V |
工作溫度 | 10~50 ℃ |
Max. 壓力差 | ±50kPa |

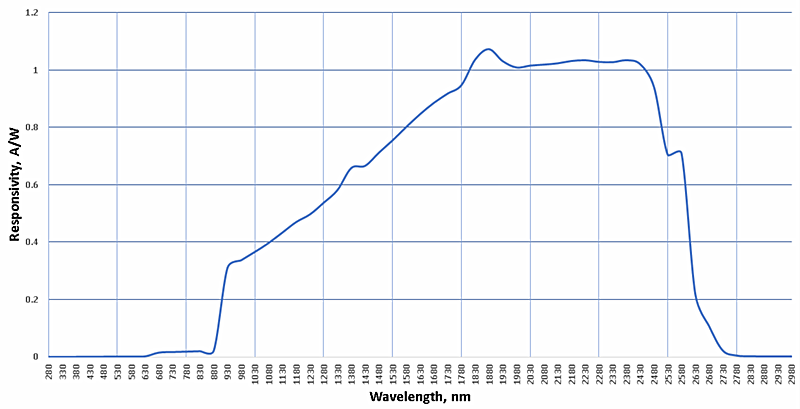

響應光譜

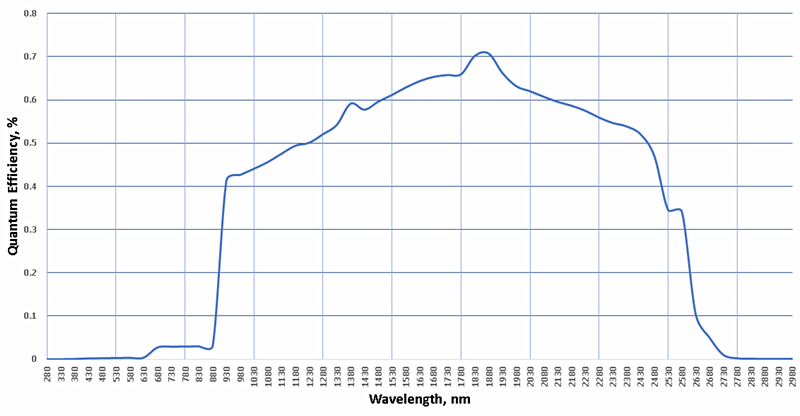

量子效率圖
光電探測器C3A-I2600FA尺寸圖
安裝舉例
建議安裝孔徑
使用兩個導向軌精確定位傳感器。請使用四個 M6 螺釘固定住位置。
(All dimensions in mm)
● 尺寸小巧
● 4個φ6mm通孔實現同軸安裝
● 可實現光密和氣密
● 多種傳感器選擇
● 可切換的20dB增益
● 寬電源輸入: ±5至±20V
● Q調制激光器監控
● 鎖模激光器輸出監控
● 微弱可見光探測器
