筱曉光子的光纖準直器經過預對準，用于準直高功率空間出射的光，并具有限制衍射的性能。這些光纖準直器沒有運動部件，結構緊湊，方便集成到已有的裝置中。因為非球面透鏡會產生色差，所以有效焦距(EFL)與波長有關。設計波長是指與理想光束發散角對應的波長。有些設計波長下的準直器具有不同的準直光束直徑。與特定的單模光纖跳線連接時，能夠準直設計波長的光。此外，非球面透鏡鍍兩面都鍍有增透膜，Max. 限度地減少表面反射(請查看增透膜曲線標簽)。對于某些應用，準直器也能用于增透膜波長范圍內的其它波長。請參考每種準直器的理論發散角曲線確定是否適合您的應用。這些準直器的工作穩定范圍從-40°C到93°C。請注意，這些準直器不能在真空中使用。如需定制對準波長、工作溫度或真空兼容性,請聯系我們定制。
參數 | 單位 | 數值 |
中心波長（λc) | nm | 1030，1064 or 定制 |
工作波段 | nm | λc±20 |
工作距離 | m | 1 |
光束直徑 | mm | 3.5±0.35 |
光束橢圓度 | % | 92 |
Max.插入損耗（自由空間光輸出） | dB | 0.5 |
光束發散角（遠場） | mrad | ＜1.0 |
光束指向偏差 | deg | ＜1.0 |
Min.回波損耗 | dB | 50 |
Max.輸入光功率 | W | 20 |
Max.峰值功率 | kW | 20 |
Max.拉伸強度 | N | 5 |
光纖類型 | Hi1060或PM980 | |
工作溫度 | ℃ | -5~70 |
存儲溫度 | ℃ | -40~+85 |
備注：*.有所指標皆為未不含接頭指標，切僅在以上波長，偏振態和溫度下確保有效
**.指標若有更改，恕不另行通知。

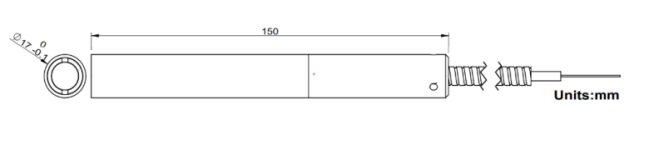

尺寸圖：
● 光纖準直器，帶FC/APC接頭(2.2 mm寬鍵)，用于單模跳線
● 對準波長1064nm
● 根據波長不同，準直光束直徑從0.63 mm到4.05 mm
● 每個準直器都經過出廠對準
● 簡化光纖耦合探測系統
● 光纖放大器
● WDM & DWDM 系統
● 光纖設備
● 光纖激光器
● TDLAS
產品型號：NIR-CLM-①-②-③-④-⑤-⑥⑦
①波長 | 1064-1064 nm,1030-1030；SS-Specify |
②光斑大小 | 3.5-3.5mm；4.5-4.5mm |
③發散角 | 1-1mrad |
④松套管 | 9-900um，2-2mm；3-3mm，B-裸纖 |
⑤光纖長度 | 1-1m |
⑥光纖類型 | S-SM；P-PM |
⑦接頭類型 | A-FC/APC；P-FC/PC |
