寬區域激光器通過優化的發光區設計，能夠提供高功率、高效率、低熱負載的激光輸出，廣泛應用于工業、醫療、科學研究、通信等領域。它的優勢在于良好的熱管理、較低的能量損失和優質的光束質量，適用于高功率要求和精密應用。
通用參數
建議的工作條件（樣品安裝在銅散熱器上）
參數 | Min. 值 | 典型值 | Max. 值 | 單位 |
散熱器溫度 | 20 | 25 | 30 | °C |
正向電流 | 4 | 5 | A | |
輸出功率 | 0.2 | 2 | W |
特性（每個樣品均@ CW、25C、4A 條件下進行測試）
參數 | Min. 值 | 典型值 | Max. 值 | 單位 |
正向電流@2W | 5 | A | ||
正向電壓 | 1.5 | 1.9 | V | |
閾值電流 | 0.6 | 0.9 | A | |
平均波長 | 1310 | 1320 | 1330 | nm |
帶寬（FWHM） | 6 | 12 | nm | |
波長溫度可調性 | 0.5 | nm/°C | ||
慢軸光束發散度（FWHM） | 1 | 4 | 9 | deg |
快軸光束發散度（FWHM） | 28 | 35 | deg | |
臺面寬度 | 30 | μm | ||
偏振 | TE |
jue對Max. 額定值
參數 | Min. 值 | Max. 值 | 單位 |
輸出功率 | 4 | W | |
正向電流 (CW) | 7 | A | |
反向電壓 | 2 | V | |
焊接溫度（最長 5 秒） | 250 | °C | |
工作溫度（高于露點） | 5 | 60 | °C |
存儲溫度（高于露點） | -40 | 85 | °C |

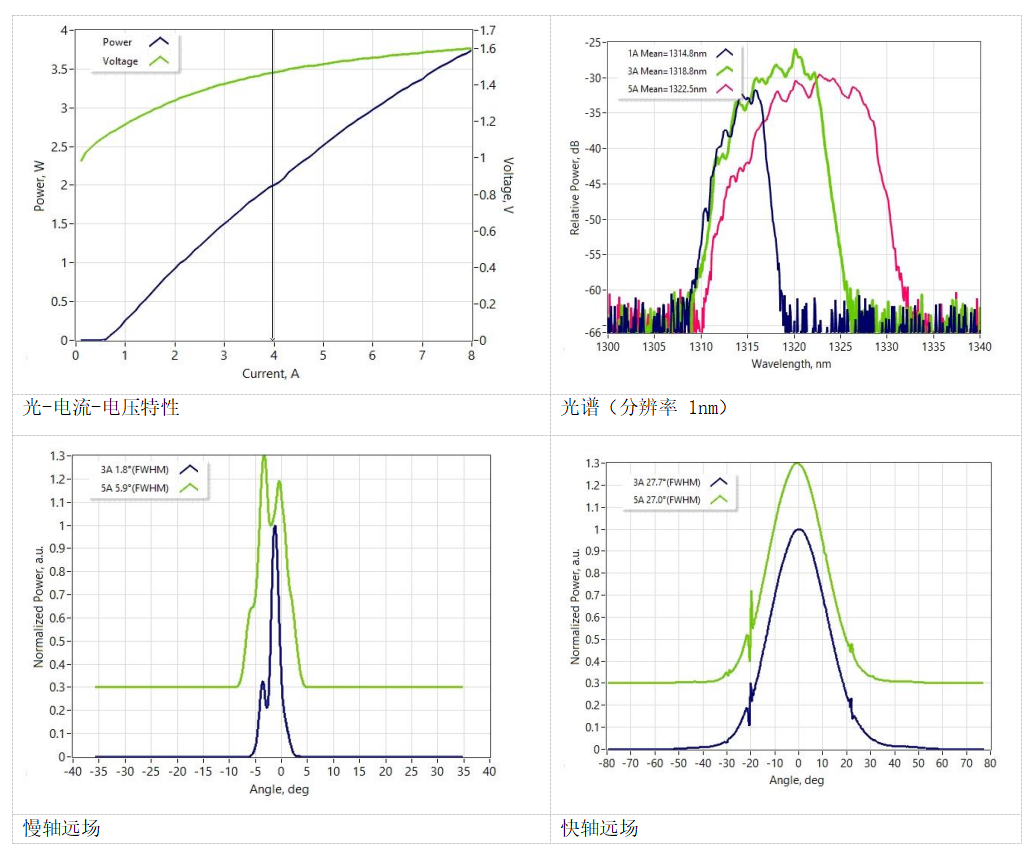

典型性能（僅供參考）

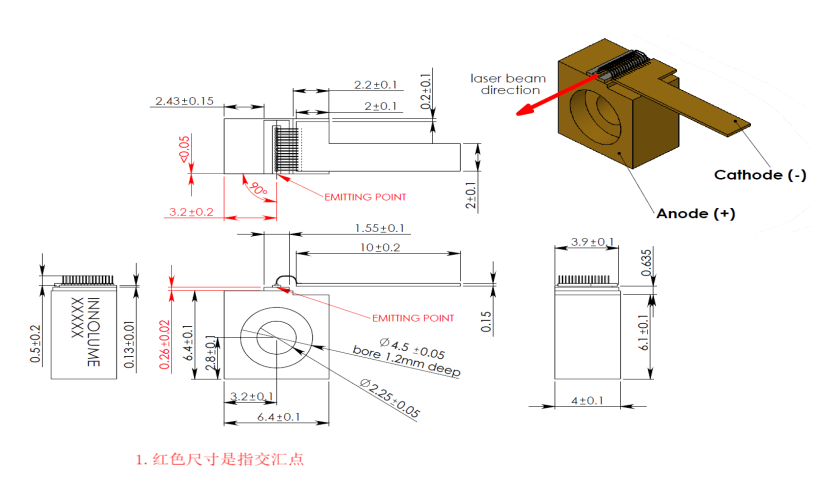

尺寸
安全和操作說明
本設備發出的激光不可見，對人眼有害。設備運行時，請避免直視光纖輸出或沿其光軸的準直光束。操作期間必須佩戴適當?shù)募す獍踩坨R。
jue對Max. 額定值僅可短時間應用于設備。長時間暴露于Max. 額定值或暴露于超過一個或多個Max. 額定值可能會導致設備損壞或影響設備的可靠性。
在產品的Max. 額定值之外操作可能會導致設備故障或安全隱患。必須使用與設備一起使用的電源，以使Max. 峰值光功率不超過。熱輻射器上的設備需要適當?shù)纳崞鳎仨毚_保散熱器有足夠的散熱和導熱性。建議在 C 型底座和散熱器表面之間使用銦金屬箔（或類似材料）作為熱界面。
該設備是開放式散熱器二極管激光器；它只能在潔凈室環境或防塵外殼中操作。必須控制工作溫度和相對濕度，以避免激光面上出現水凝結。必須避免激光面受到任何污染或接觸。
ESD 保護 – 靜電放電是產品意外故障的主要原因。采取極端預防措施以防止 ESD。處理產品時，請使用腕帶、接地的工作表面和嚴格的防靜電技術。
訂購信息零件編號識別
BAA1320006CM002WXXXX -寬區域激光器，輸出功率為 2W，平均波長為 1320nm，帶寬為 6nm，臺面寬度為 30um
? 專有鏡面涂層技術，可靠性高
? 芯片與復合底座之間采用可靠的 Au/Sn 鍵合
? 符合 RoHS 標準
? 醫療設備
? 傳感器
? 科學研究等
