焦距：125毫米；增透膜：54；波長范圍：630- 1080nm； 鏡頭類型：雙合透鏡；校正：單色； 數值孔徑：0.16；通光孔徑：40毫米； 外徑：??45/49毫米；長度：141±2毫米； 傾斜耦合軸，F(xiàn)C-APC連接器；傾斜調節法蘭
?因產品升級或技術原因,產品配圖可能有出入,具體請咨詢客服!
| 貨號 : A80152652 | |
| 庫存 : 請咨詢客服 | |
| 貨期 : 請咨詢客服 | |
| 點右側在線咨詢 | |
60FC-T系列光纖準直器是為準直出射光纖電纜的輻射而設計的，具有高指向穩定性。它們也可以在反向模式下用作光纖耦合器。它們適用于單模和保偏光纖電纜，可產生高斯強度分布的準直光束。
特點包括：
光學鏡頭
60FC-T-4-M125-54: 焦距為125毫米的單色儀是為準直單個波長而設計的。它是AR涂層從630-1080納米。它被校正球面像差，并以這樣的方式設計，即它導致M2＜1.05的衍射受限光束。焦點位置隨波長變化很大，因此準直器必須在波長發生任何變化后重新準直。它不適用于特高壓應用。
60FC-T-4-M100-37 : 焦距 100 mm 的消色差透鏡 ,設計用于準直多個波長。它在 750 - 1550 nm 范圍內涂有增透膜。它針對球面像差進行了校正，并以可產生 M 2 < 1.05的衍射極限光束的方式進行設計。此外，它還對色差進行了校正，以便在某些波長或波長范圍內焦距不會發生顯著變化。它不適合特高壓應用。
焦點和傾斜的調整
光纖端面和準直光學器件之間的距離通過偏心鍵調節。調整焦點時，鏡頭不旋轉。通過兩個徑向布置的夾緊螺釘鎖定最終的焦點設置。此外，60FC-T系列的連接光學器件可以安裝在準直器的前部。此外，準直器具有集成的TILT調節，用于將光束軸與機械軸對齊。這防止了準直光束的漸暈以及由削波光束引起的衍射。
z佳鏡頭性能
APC型連接器的角度拋光是通過預成角度的機械耦合軸來考慮的，該軸補償光束偏轉，您可以居中使用透鏡。這使得僅僅由通過透鏡的非理想光束路徑引起的像差Min. 化。
連接器類型
光纖準直器配有FC-APC型插座。由于彈簧加載的光纖套圈，光纖準直器有一個額外的平頭螺釘，以提高指向穩定性。
材料
60FC-T型光纖準直器由鎳銀/鋁制成（標準）
安裝
準直器具有用于低應變安裝的法蘭，例如使用CC系列卡箍。

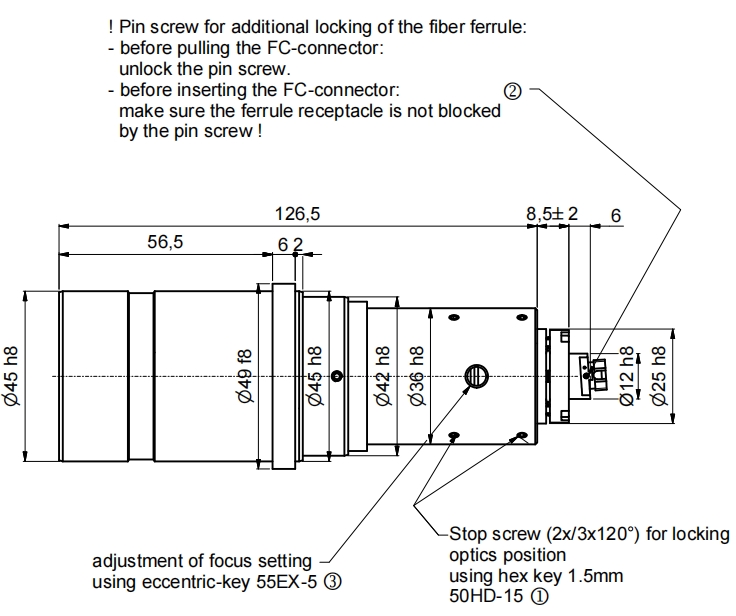

尺寸圖
![64d9dbbe5cbbf[1].jpg](/Uploads/Editor/Picture/2023-08-14/64d9dbbe5cbbf.jpg)
光纖準直器設計用于準直從光纖電纜射出的輻射，或者反過來用于將光束耦合到光纖電纜中。它有一個集成的TILT調節，以防止?jié)u暈或剪輯造成的像差。
60FC-T-4-M125-54 大光束直徑：焦距125 mm ,透鏡類型：雙合透鏡，單色的 ,AR涂層：630-1080 nm
60FC-T-4-M100-37 大光束直徑：焦距100 mm ,透鏡類型：雙合透鏡，消色差 , AR涂層 750-1550 nm
傾斜耦合軸，F(xiàn)C-APC連接
集成TILT調節，可防止?jié)u暈或剪裁造成的像差
前連接器接受連接光學器件
| 系列 | 60FC-T | |
| 訂購代碼 | 60FC-T-4-M125-54 | 60FC-T-4-M100-37 |
| 焦距 | 125mm | 100mm |
| 增透膜 | 54 | 37 |
| 波長范圍 | 630- 1080nm | 750 - 1550nm |
| 鏡頭類型 | 雙合透鏡(Doublet optics) | |
校正 (Correction) | 單色的 (Monochromatic) | 消色差的 (Achromatic) |
| 數值孔徑 | 0.16 | 0.24 |
| 通光孔徑 | 40mm | 48mm |
| 連接器類型 | FC-APC | |
| 外徑 | ? 45/49毫米 | ? 55/59 毫米 |
| 長度 | 141±2毫米 | 114±2毫米 |
| 傾斜調整 | yes | |
| 前部配件 | ? M43 x 0.75 mm | ? 52 毫米 |
| 外殼材料 | 鎳銀/鋁 | |
兼容特高壓 (UHV compatible) | no | |
| 適用于多模 | no | yes |
配件
| 配件 | |
9D-12 螺絲刀 WS 1.2 |  |
50HD-15 六角扳手 WS 1.5 |  |
55EX-5 行程為±1.5 mm的偏心鍵。 |  |
安裝在直徑 ?52 mm 的準直器前面 (只針對60FC-T-4-M100-37型號) |  |
光纖元件的透鏡類型
提供的耦合透鏡經過球面像差校正，并針對衍射極限聚焦或準直進行了優化。提供三種不同類型的光學器件：
A 型（非球面）
M 型（激光單色儀或消色差儀），
RGBV 型（復消色差）
| 類型 | ||
| 非球面 | 非球面鏡專為單波長應用而設計，并針對球面像差進行了校正。焦點位置隨波長變化很大， 因此在波長發生任何變化后，耦合器/準直器必須重新聚焦/重新準直。所使用的非球面均為玻璃非球面。該透鏡類型適用于 UHV 應用。 作為準直器的性能有限 由于模制非球面的制造工藝，用作準直透鏡的非球面在光束輪廓中表現出精細結構（同心環）或更差。 結果，光束輪廓不再是高斯分布。作為準直器的透鏡性能有限，應使用單色鏡或消色差鏡等替代品。 然而，非球面鏡可以不受任何限制地用作耦合或聚焦光學器件。 |  |
| 激光單色儀或消色差儀 | 單色儀設計用于耦合/準直單一波長。它們經過球面像差校正，設計方式可產生 M 2 <1.05 的衍射極限光束。 焦點位置隨波長變化很大，因此耦合器/準直器在任何變化后都必須重新聚焦/重新準直到波長。單色儀不適合 UHV 應用。 消色差透鏡設計用于耦合/準直多個波長。它們還針對色差進行了校正， 以便在某些波長或波長范圍內焦距不會發生顯著變化，并且不需要重新調整耦合器或準直器。消色差透鏡不適合 UHV 應用。 兩者都呈現出未受干擾的高斯光束輪廓。 如果您可以在消色差儀和單色儀之間進行選擇，并且您有單色應用，那么應優先選擇單色儀。 |  |
| 復消色差透鏡 | RGBV 光學器件（消色差透鏡甚至復消色差透鏡）旨在通過Max. 限度地減少 400 至 660 nm 范圍內所有波長的色焦偏 移來實現z佳的多波長耦合/準直。它們經過球面像差校正，其設計方式可產生 M 2 <1.05 的衍射極限光束。 400 至 660 nm 波長無需重新準直。通過Min. 化色焦位移，多色光束在光纖端面聚焦到公共點上，從而減少了顯著的耦合損耗。它不適合特高壓應用。 |  |
