波長：515nm；功率：75 W up to 400 kHz；脈沖持續時間：2 ns-10 ns 或突發；Max. 脈沖能量：Up to 375μJ；光束質量 M2 < 1.2
?因產品升級或技術原因,產品配圖可能有出入,具體請咨詢客服!
| 貨號 : A80080120 | |
| 庫存 : 請咨詢客服 | |
| 貨期 : 請咨詢客服 | |
| 點右側在線咨詢 | |
可見光光纖激光器YUCCA以短納秒脈沖提供高脈沖重復率的高功率。它完全設計用于通過更短的脈沖寬度提高激光加工質量，并通過更高的脈沖重復率提高生產率。其創新的**光纖設計實現了短納秒脈沖的不一樣組合，具有高速加工性能，并降低了整體加工成本。YUCCA具有恒定的短納秒脈沖持續時間和整個脈沖重復率范圍內的光束質量，是下一代激光微加工設備的合適激光源，目標是更高的吞吐量。YUCCA采用高端方法設計，超越行業質量標準，確?？煽啃院涂捎眯?。YUCCA采用經過現場驗證的技術和合格的組件、良好的實踐和高質量制造，是延長生產周期環境中全天候運營的正確答案。
輸出特性 | |||||
中心波長 | 515 nm ± 0.1 nm | ||||
平均功率（*）（**） | 2 ns | 5 ns | 7.5 ns | 10 ns | 突發 |
75 W @ 500 kHz | 75 W @ 250 kHz | 75 W @ 225 kHz | 75 W @ 200 kHz | （**） | |
脈沖寬度 | 2 ns, 5 ns, 7.5 ns, 10 ns 或突發 | ||||
脈沖重復頻率 | 單次激發至1000 kHz | ||||
功率穩定性 | <2%，8小時內2σ | ||||
脈沖間能量穩定性 | < 3% RMS | ||||
光束特性 | |||||
空間模式 | TEM00 | ||||
M2 | ≤ 1.2 | ||||
極化率 | ≥100:1線性 | ||||
極化方向 | 垂直，±2° | ||||
光束發散度（全角度） | <0.45 mrad | ||||
4σ光束直徑@出口（標稱） | 3.5 mm ± 0.35 mm | ||||
束腰位置（從輸出窗口的出口面） | 0 m ± 4 m | ||||
散光 | ≤ 30% | ||||
光斑圓度 | ≥ 90% | ||||
長期波束指向穩定性，超過8小時 | ≤25μrad，全角度 | ||||
操作條件 | |||||
外部通信 | 以太網/RS-232/USB | ||||
預熱時間 |
| ||||
電力要求 | 100 – 240V AC | ||||
線頻率 | 50 至60 Hz | ||||
功耗 | < 900 W | ||||
溫度范圍 | 15°C至35°C（59°F至95°F） | ||||
濕度 | 10%至95%相對濕度，非冷凝 | ||||
儲存條件 |
| ||||
海拔高度（非操作） | 海平面至11000米 | ||||
冷卻要求 | |||||
冷卻水溫度 | 25 °C +/- 0.1 °C | ||||
Min. 冷卻功率 | 700 W | ||||
冷卻水流量 | 5 liter/min,至少 3 liter/min | ||||
物理特性 | |||||
尺寸（L×W×H，mm） | 激光頭：1146 x 250 x 169mm（45.11 x 9.84 x 6.65in） | ||||
重量 | 激光頭：50kg（110lbs）無水 | ||||
特征 | |||||
擴展內部電源監控 | 在激光器的每個階段監測功率 | ||||
超寬操作范圍 | 250 kHz和1 MHz之間的恒定脈沖寬度和波束參數 | ||||
行業就緒數據記錄 | 長期和短期激光操作日志、診斷、維護 | ||||
定位光束(Alignment Beam ) | 用于激光安裝和對準的低功率模式水平 | ||||
犧牲窗口(Sacrificial Window ) | 現場可更換單元 | ||||
先進技術支持 | 工業4.0就緒，遠程控制，遠程支持，激光頭中有30多個傳感器 | ||||
zui佳方法 | 密封式激光頭，在ISO 6潔凈室進行多級部件清潔和組裝 | ||||
典型性能：

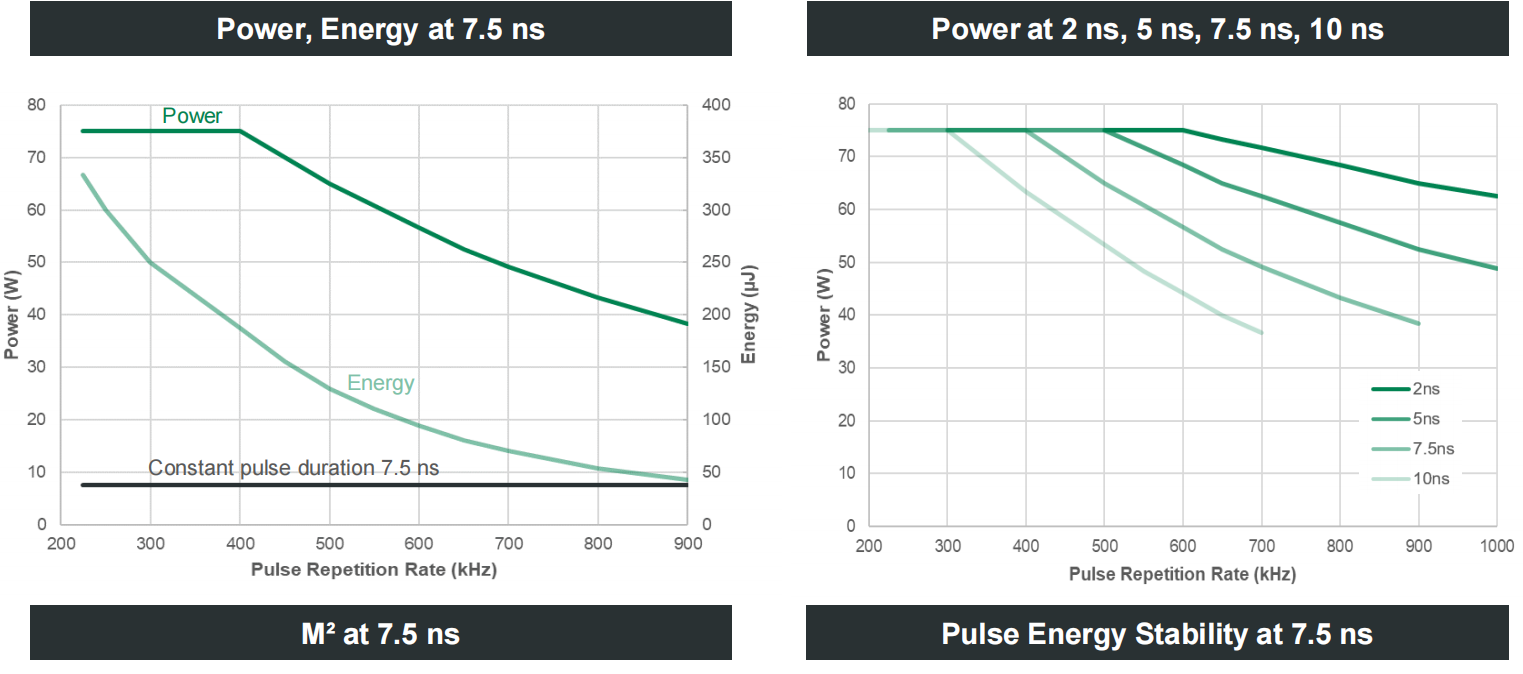

功率，7.5 ns時的能量以及2 ns、5 ns、7.5 ns、10 ns時的功率曲線圖

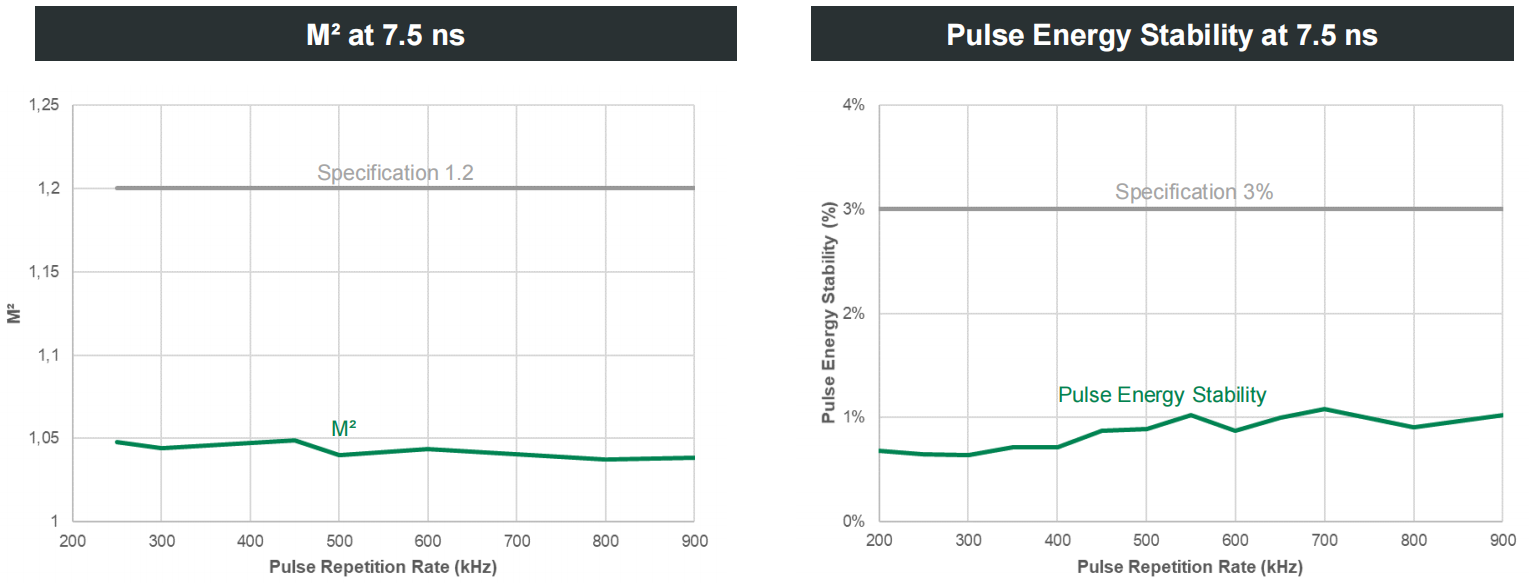

7.5納秒時的M2以及出廠設置脈沖曲線

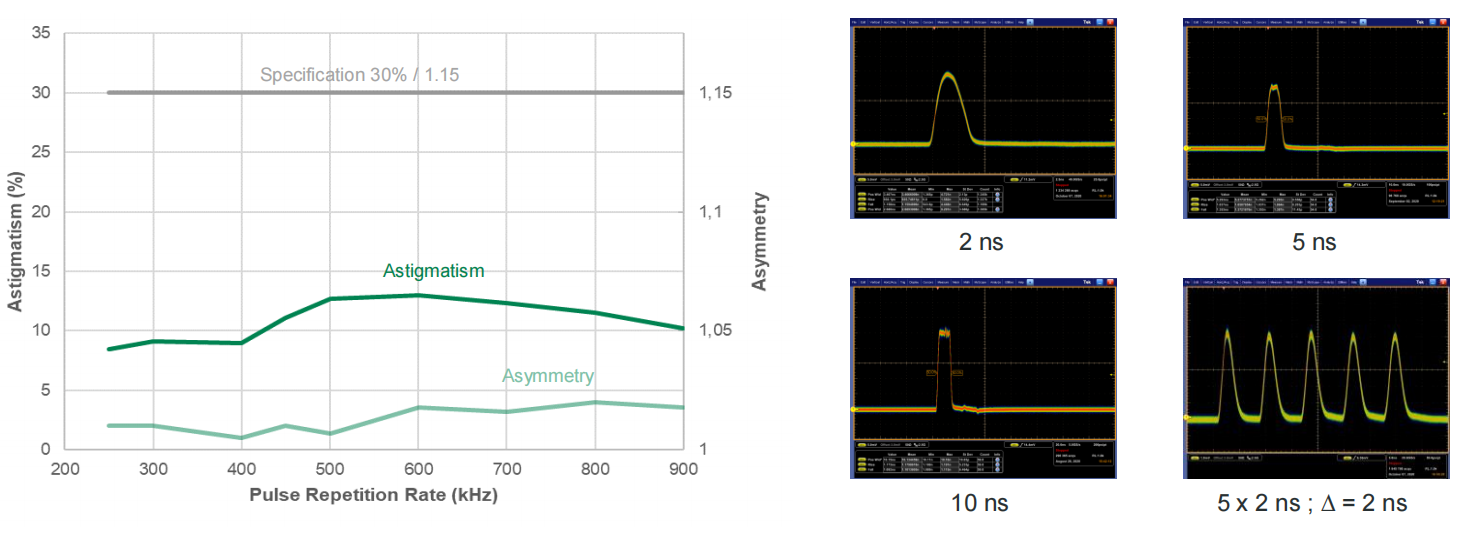

7.5納秒時的散光和不對稱以及出廠設置脈沖曲線
激光頭尺寸 mm
電源尺寸 mm
短脈沖
出色的光束質量
高峰值功率
HALT 設計/HASS 認證
PCB 過孔、切割和分板
IT 模式
晶圓劃片和剝離
玻璃加工
碳纖維布加工
電池加工
陶瓷劃線、切割和鉆孔
材質紋理
| YUCCA-45-343 | YUCCA-75-515 | |
|---|---|---|
| 波長 | 343 nm | 515 nm |
| 功率 | 45 W / 400 kHz / 7.5 ns 40 W / 700 kHz / 2 ns | 75 W / 400 kHz / 7.5 ns 65 W / 700 kHz / 2 ns |
| 脈沖持續時間 | 2 ns, 5 ns, 7.5 ns, 10 ns or Burst (或者突發模式) | 2 ns, 5 ns, 7.5 ns, 10 ns or Burst |
| Max. 脈沖能量 | Up to 200 μJ | Up to 375 kHz |
| 光束質量 | M2 < 1.2 | M2 < 1.2 |
