波長范圍： 990- 1700 nm； 色散補償： -5 ns/nm -7.5 ns/nm -10 ns/nm； 光頻帶寬： 450 GHz or 850 GHz
?因產品升級或技術原因,產品配圖可能有出入,具體請咨詢客服!
| 貨號 : A80171067 | |
| 庫存 : 請咨詢客服 | |
| 貨期 : 請咨詢客服 | |
| 點右側在線咨詢 | |
Proximion的高色散補償模塊(DCM-HDC)在優化覆蓋范圍、成本和功耗時，為相干超長傳輸網絡提供了優秀的選擇. Proximion的DCM-HDC集成了連續波段光纖布拉格光柵(FBG)技術的所有優點，和色散補償光纖(DCF)技術的全波段以及信道方案獨立補償?shù)膬?yōu)勢，但沒有DCF固有的非線性的缺點。
主要特點
級聯到-150,000 ps/nm的色散
超低損耗
無延遲
連續補償
無非線性效應
降低鏈路功耗
應用
相干系統
長途與超長途
懸桿和潛艇
Proximion的DCM-HDC是增強相干潛艇和超長遠程系統的優秀解決方案。信道方案和調制格式獨立性等特性使DCM-HDC具有良好的前景, 當比特率超過100G時，這一需求變得更加重要。小巧的外形可以節省空間，這在大多數網絡中是至關重要的。

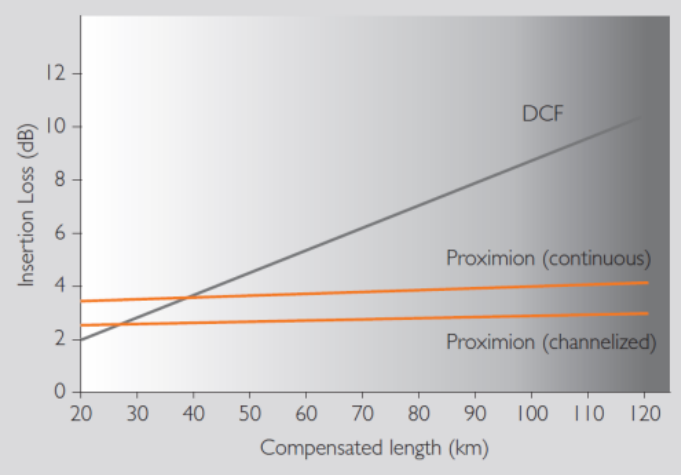

超低損耗
與DCF或其他等效FBG相比，Proximion基于FBG的DCM僅占總損耗的一小部分。在優化系統時，低損耗使其在覆蓋范圍、性能和成本方面具有更高的自由度。在較長的跨度中，這是一個主要的成本節省，因為它減少了所需的放大量。

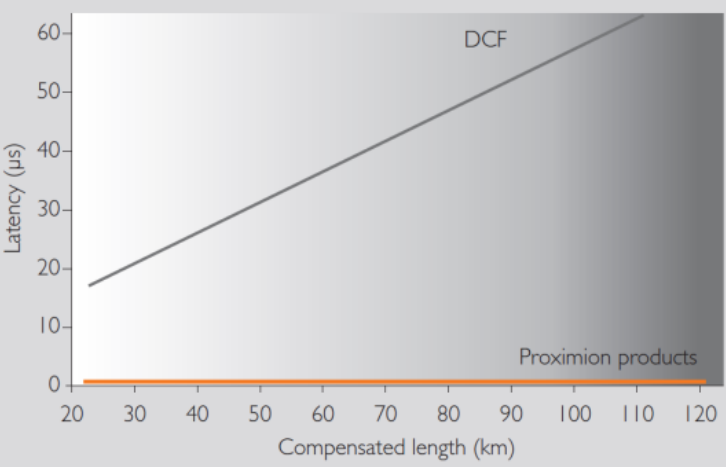

無延遲
來自Proximion的色散補償產品的延遲可以忽略不計。在相干網絡中使用復雜的FEC方案來提高系統裕度，從而增加延遲。這可以通過使用基于FBG的dcm來避免，而且?guī)缀鯖]有額外的延遲。
連續補償
Proximion的DCM-HDC產品在選定的子頻段上提供無縫操作，從而提供信道方案和調制格式獨立性。隨著比特率和通道數的增加，這使得Proximion的連續產品在未來是可靠的.
完美斜率匹配
Proximion的基于FBG的DCM可以設計成完美模擬任何給定光纖類型的色散和色散斜率特性，或者具有潛艇系統中最常見的平坦斜率。
無非線性效應
Proximion的產品可以承受高光功率，而不會受到非線性效應的影響。因此，Proximion產品是引入更高比特率和信道計數的未來證明，這是相干網絡中的一個重要優勢
提高空間利用率
Proximion的緊湊型光纖光柵解決方案極大地提高了空間利用率，最高可達95%，從而在資本支出和運營支出方面節省了大量成本。
光學參數
| 光學參數 | DCM-HDC |
色散補償 | -5 ns/nm -7.5ns/nm - 10 ns/nm |
光帶寬 | 450 GHz or 850 GHz a) |
波長范圍 | 990- 1700 nm a) |
頻道間隔 |
|
插入損耗 | 典型 3.0 dB b) |
| 機械參數 | |
操作溫度 | –5 to + 70 |
存儲溫度 | -40 to +85 °C |
盒子尺寸 | 197 x 212 x 22.5 mm |
尺寸，F(xiàn)GB套管 | ? 160 (175) x 16 mm |
a,在1520- 1606 nm以外的最大效果的基礎上
b,包括循環器雙通道
超低損耗
無延遲
|
|
|
| |
型號 | DCM-CB | DCM-HDC | DCM-SLC | DCM-PC |
波長范圍 | 990 - 1700 nm | 990 - 1700 nm | 990 - 1700 nm | 990 - 1700 nm |
可用帶寬 | OWR | 850GHz, 450GHz, Custom | Custom | 60GHz, 760GHz, Custom |
色散斜率匹配 | G.652, G.655 or Custom | Custom | Custom | G.652, G.655 or Custom |
補償長度 | 10-140km G.652 40-480km G.655 | Custom ≈600km G.652 | Custom | 6-80km G.652 25-350km G.655 |
插入損耗 | 3.7dB | 3.7dB | 7.0dB | 2.5dB |
延遲 | <150ns | <100ns | <180ns | <25ns |
尺寸 | 198x212x223mm | 198x212x223mm | 447x246x44mm | 12x110x11mm |
非線性 | 無 | 無 | 無 | 無 |
