帶寬：1850GHz； 光譜純度：0.015GHz； 頻率分辨率：1000MHz； 動態范圍 at 100 GHz：70 dB Hz； Hz光程：25cm
?因產品升級或技術原因,產品配圖可能有出入,具體請咨詢客服!
| 貨號 : H80030004 | |
| 庫存 : 請咨詢客服 | |
| 貨期 : 請咨詢客服 | |
| 點右側在線咨詢 | |
多功能PB7220-2000-T/R太赫茲頻率分析光譜儀專為精確掃描復雜化合物而設計，具有更高的精度和控制能力。當研究太赫茲和應用開發人員需要以高分辨率研究太赫茲頻率下的材料特性時，PB7220太赫茲頻域分析光譜儀是一個理想選擇。從100 GHz掃描到1.8 THz以上的單次快速掃描，其頻率分辨率高于0.25 GHz。
PB7220太赫茲頻域分析光譜儀采用精確調諧的光纖耦合蝶形封裝半導體DFB激光器，先進的光混合光源和檢測器以及先進的數字控制硬件和軟件，提供完整的THz一鍵式啟動光譜儀。光混合源的高效連續波特性使得所有的THz功率都處于感興趣的頻率范圍內，在高達70 dB Hz的掃描范圍內具有出色的動態范圍。
光纖耦合光源和探測器探頭安裝在導軌系統上，用于傳輸測量。它們也可以分離開來，與擴展的光纖一起使用，得以在更廣泛的應用中提供更多的測量靈活性。
應用
物品檢測
生物制品
化學藥品
微波和太赫茲光譜
材料表征
特征
完整的交鑰匙系統
經濟實用
便攜式:內置鋰離子電池，可連續使用長達12小時
從100GHz到超過1.8THz的連續快速掃描
光纖耦合太赫茲源和探測器頭
配置同步太赫茲反射和透射測量
室溫固態檢測:無低溫要求
性能優勢
參數 | 最小值 | 典型值 | 最大值 | 單位 |
系統帶寬 | 1700 | 1850 | 2100 | GHz |
光譜純度 | 0.010 | 0.015 | 0.025 | GHz |
頻率分辨率 | 100 | 1000 | 5000 | MHz |
動態范圍@100 GHz | 65 | 70 | 75 | dB Hz |
動態范圍@1000 GHz | 40 | 55 | 60 | dB Hz |
動態范圍@2000 GHz | 30 | 40 | 45 | dB Hz |
THz波束直徑@500 GHz | 6 | mm (FWHM) | ||
THz光程 | 10 | 25 | cm | |
調諧速度 | 10 | GHz/sec | ||
電子斬波頻率 | 6000 | Hz |

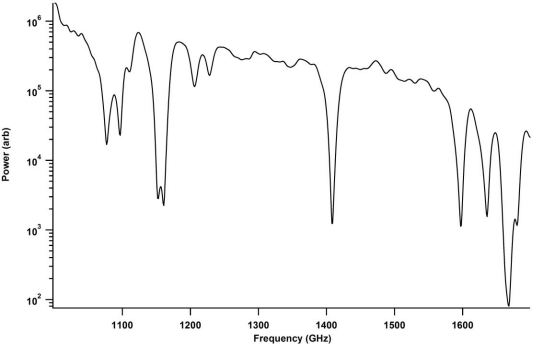

太赫茲性能

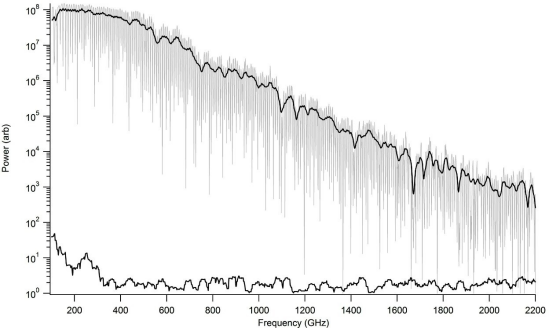

PB7220-2000 TR - THz光譜儀的典型傳輸性能，在1 ATM、1秒時間常數下掃描實驗室空氣。

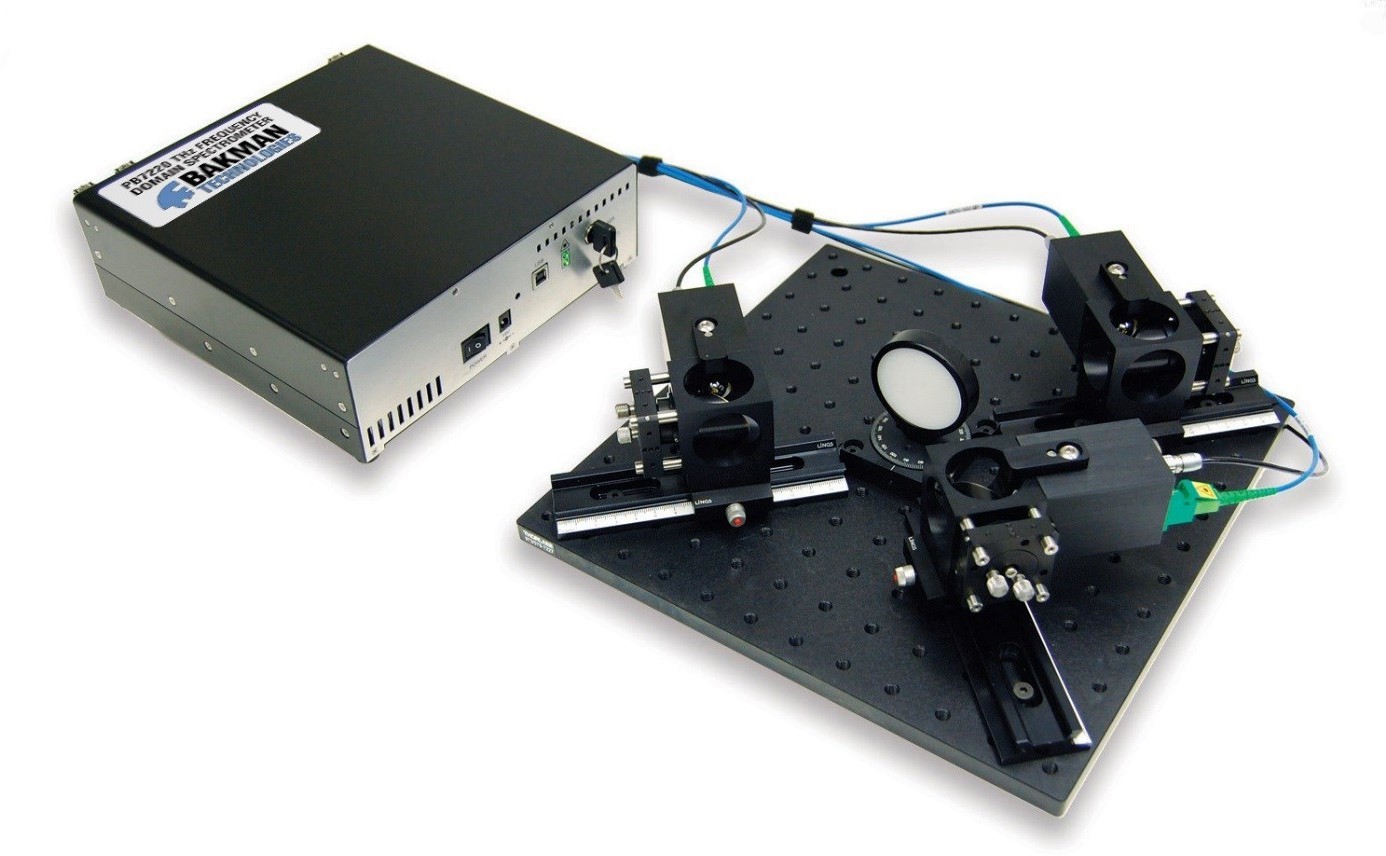

PB7220-2000-T/R太赫茲系統

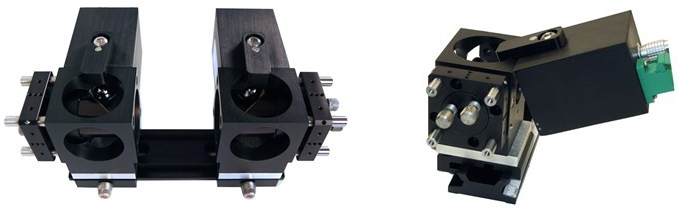

PB7220 2000-T/R太赫茲光學

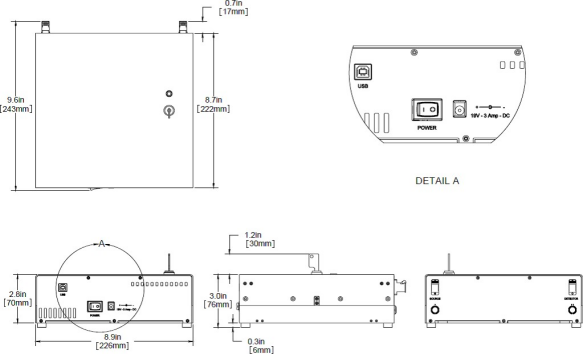

太赫茲控制單元尺寸

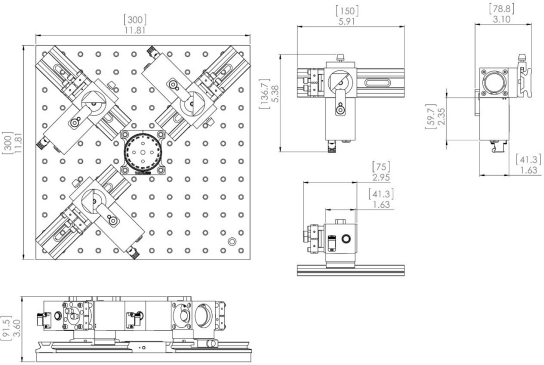

太赫茲光學尺寸
圖形用戶界面
PB7220包括各類適用于Windows 7電腦的軟件。除了能夠掃描控制系統的頻率，現在還可以從同一個界面進行平均、背景減法、歸一化和平滑處理。校準文件下載到PB7220中，如果有新的計算機連接PB7220，校準文件將被自動下載到計算機。這為PB7220連接不同的計算機提供了便利。并且，可以在屏幕上看到兩個通道，能夠進行類似的處理。

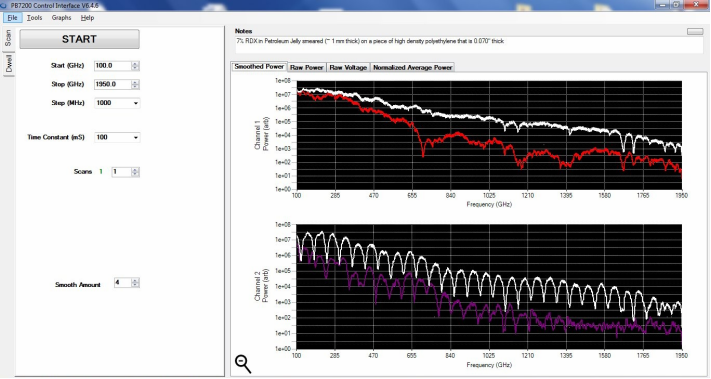

雙通道系統圖形用戶界面
規格
參數 | 值 |
重量-控制機箱 | 2.5 kg |
重量-光學工作臺 | 2.5 kg |
工作溫度 | -20°C to +55°C |
儲存溫度 | -20°C to +75°C |
濕度 | 10% 至 90% (無冷凝) |
輸入電壓 | 100 – 240 VAC |
輸入頻率 | 50 - 60 Hz |
交流輸入負載@ 120 vac @ 25°C | 1.5 Amps |
交流輸入負載@ 240 vac @ 25°C | 0.75 Amps |
直流輸入負載@ 19 vdc @ 25°C （平均） | 250 mA |
電池運行時間(預估) | 12 hours |
● 完整的交鑰匙系統
● 經濟實用：以前的太赫茲系統成本的一部分
● 便攜式：可配置內置鋰離子電池，連續使用時間長達12小時
● 緊湊型：23厘米×23厘米×8厘米（9“×9”×3“），小于7公斤
● 連續快速掃描從100 GHz到超過1.8 THz
● 光纖耦合太赫茲源和探測器探頭
● 室溫固態檢測：無需低溫
● 危險物品檢測
● 生物制品
● 化學品
● 微波和太赫茲光譜
● 材料料表征
