(Digital Integrating Photodiode with USB WL-IPD4A Photodetectors) 數字集成光電二極管，帶USB接口,IPD4A光電二極管集成了高性能模擬數字轉換器（ADC）、微控制器和USB接口。轉換結果立即通過USB傳輸?shù)街鳈C(jī)，波特率為500kaud。為了防止由于主機延遲導致的樣本丟失，IPD4A光電二極管集成了一個800字節的FIFO存儲器。即使運行LabView的老計算機，通常也可以以最大速率（1.15 kHz）采集數百萬個集成樣本，而不會丟失單個樣本。
這意味著: 如果您的任務是集成1 kHz TiSa激光器的10000個脈沖，只需向IPD4A中提供10000個觸發事件，您的主機將得到10000個樣本，10000個脈沖的測量結果。
特征
同時集成4個高達1.15 kHz的輸入
每次測量包括信號和背景采集
精度高，漂移小
閘門時間8 ~ 64μs，自帶內部定時器
可調全尺寸12pC至350pC
易于使用的USB接口
高的20位ADC分辨率
極低噪聲積分器:在350pC全量程時噪聲<10ppm，在<20ppm時，噪聲降低到50pC FSR
外部觸發上升或下降沿
小尺寸:60 x 83 x 21mm3
自帶易于使用的LabView驅動程序
應用
系統的激光脈沖監測和信號測量高達1kHz
2或4段光電二極管
脈沖噪聲測量
USB接口為虛擬串行端口（VCP），以便直接輕松地集成到LabView等實驗室控制軟件中。

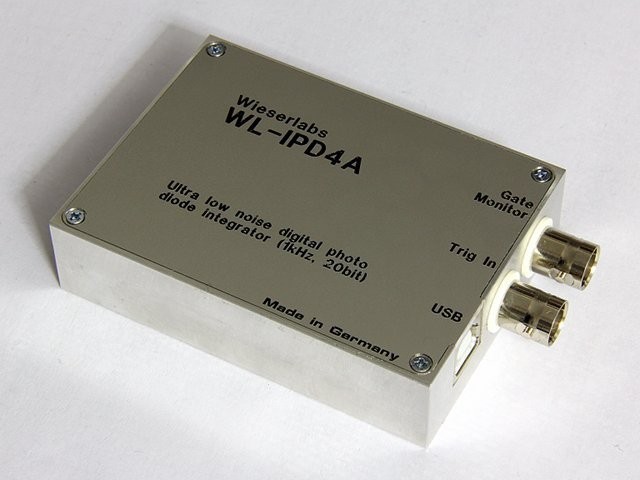

產品俯視圖;集成光電二極管不可見。

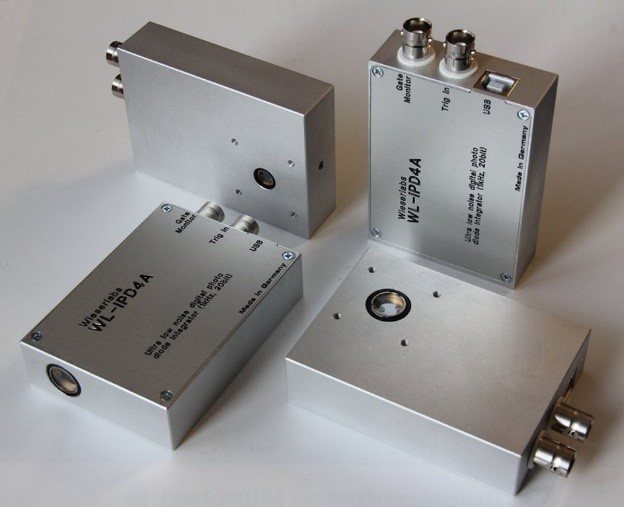

不同的典型配置(單通道)。
本數據表提供的資是準確和可靠的。但是，本公司不對其可能導致的對第三方技術上認可或其他權利的侵犯承擔責任。價格及規格如有更改，恕不另行通知。商標和注冊商標屬于各自所有人的財產。
光電二極管
PD4A通常與任何類型的光電二極管（包括Si和InGaAs）和不同尺寸的探測器兼容。客戶可以提供自己的光電二極管，也可以集成標準的光電二極管。以下是一些經常使用的光電二極管:
光電二極體 | 制造商 | 面積 | 波長（nm） | 預期用途 |
S1336-5BQ | Hamamatsu | 2.4 x 2.4 | 190 - 1100 | 紫外-近紅外精密光度測定 |
S1336-8BQ | Hamamatsu | 5.8 x 5.8 | 190 - 1100 | 紫外-近紅外精密光度測定 |
S1336-44BQ | Hamamatsu | 3.6 x 3.6 | 190 - 1100 | 紫外-近紅外精密光度測定 |
S2386-44K | Hamamatsu | 3.6 x 3.6 | 320 - 1100 | 近紅外可見，一般用途 |
FGA21 | Thorlabs | 2.0 (round) | 800 - 1800 | 紅外通用光度法 |
BPX61 | Osram | 2.65 x 2.65 | 400 - 1100 | 低成本(僅當二極管有光學損壞風險時使用) |
全量程分辨率(FSR)
IPD4A集成了具有高性能20位模擬數字轉換器（ADC）。為了增加靈活性，IPD4A采用7個軟件可配置步驟，在50到350 pC之間提供可選擇的滿標度范圍（FSR）。這意味著IPD4A可以容易地應用于不同的條件，而無需仔細挑選光電二極管前面的光學濾波器，以實現最佳范圍覆蓋。此外，20位模擬數字轉換器（ADC）具有非常高的動態范圍和低噪聲。因此，即使在只有10%的全尺寸范圍使用的情況下，IPDA通常仍能提供足夠的分辨率。
電氣規格
參數 | 條件 | 最小值 | 典型值 | 最大值 | 單位 |
電源電壓(VS) | 提供的USB | 4.5 | 5 | 5.5 | V |
電源電流 | 正常工作(1KHz) | 120 | 150 | mA | |
觸發輸入邏輯電平 | 3．3 | 5 | V | ||
監視器輸出邏輯電平 | 3．3 | V | |||
控制時間 | 通過USB(軟件)控制 | 8 | 64 | μs | |
轉化率 | 外部觸發頻率 | 0 | 1 | 1.15 | kHz |
積分器噪聲1 | 無光電二極管連接，350 pC FSR | 4 | 7 | ppm2 | |
無光電二極管連接，50 pC FSR | 6.5 | 12 | ppm2 | ||
積分器噪聲1 | 采用BPW34光電二極管，350 pC FSR | 5 | ppm2 | ||
采用BPW34光電二極管，350 pC FSR | 20. | ppm2 | |||
信道串?dāng)_ | 350 pC FSR，45μs積分時間 | 1 | ppm |
1 除非另有規定：110μs積分時間，1kHz重復頻率。
2 2ppm表示滿標度范圍的10-6。對于20位模擬數字轉換器（ADC），滿標度范圍為220=1048576計數。因此，噪音水平（例如4ppm）轉化為4.16計數。
機械規格
大小 | 尺寸:60 x 83 x 21 | mm2 |
重量(約) | 200 | g |
