Clarity Laser 頻率穩定至 1550nm。25mW 標稱輸出功率；PM；SC/APC。包括側鎖中的線窄模式：150kHz 線寬。
?因產品升級或技術原因,產品配圖可能有出入,具體請咨詢客服!
| 貨號 : A80110054 | |
| 庫存 : 請咨詢客服 | |
| 貨期 : 請咨詢客服 | |
| 點右側在線咨詢 | |
Clarity系列激光器將激光發射鎖定在分子吸收線上。該儀器以獨te的配置驅動半導體激光器，產生可追溯到物理常數的優秀頻率穩定性，從而形成主要頻率標準。Clarity激光器的制作需要確定分子能級躍遷和材料，所以購買前請查詢是否有貨。
激光器有兩種型號可供選擇：
1.Clarity PFR系列激光器，配備SMF28e輸出，并提供鎖定吸收線的中心波長(參考模式)。這保證了出色的長期穩定性和準確的可追溯性。
2. Clarity NLL系列，配備PM Panda輸出，并提供如上所述的參考模式，以及一個附加模式:即線窄模式。這種模式利用吸收線的一側作為頻率鑒別器，將線寬降低到< 50 kHz。這是干涉測量應用的優秀選擇。
兩款型號都有2 mW(LP)版本和25 mW(HP)版本。
線寬變窄的 Clarity PFR：NLL 系列
這些激光器具有 PFR 系列激光器的所有優點，并包括額外的線寬窄模式。這種模式利用內部參考單元的吸收線來減少激光二極管的線寬。輸出光纖為 PM、SCAPC，可提供跳線。該激光器有兩種功率模式：
HP：25mW 標稱輸出功率，<150kHz 線寬。1530 和 1550nm 是標準波長，其他波長可用
LP：2mW 標稱輸出功率，50kHz 線寬。1550nm 目前僅可用。
產品特點
基本頻率標準
穩定性和精度的極限
低成本
聲學靈敏度低
可用線寬< 150 kHz
25mW可用“高功率”
產品應用
光學儀器的校準
傳感
干涉測量法
耦合通訊

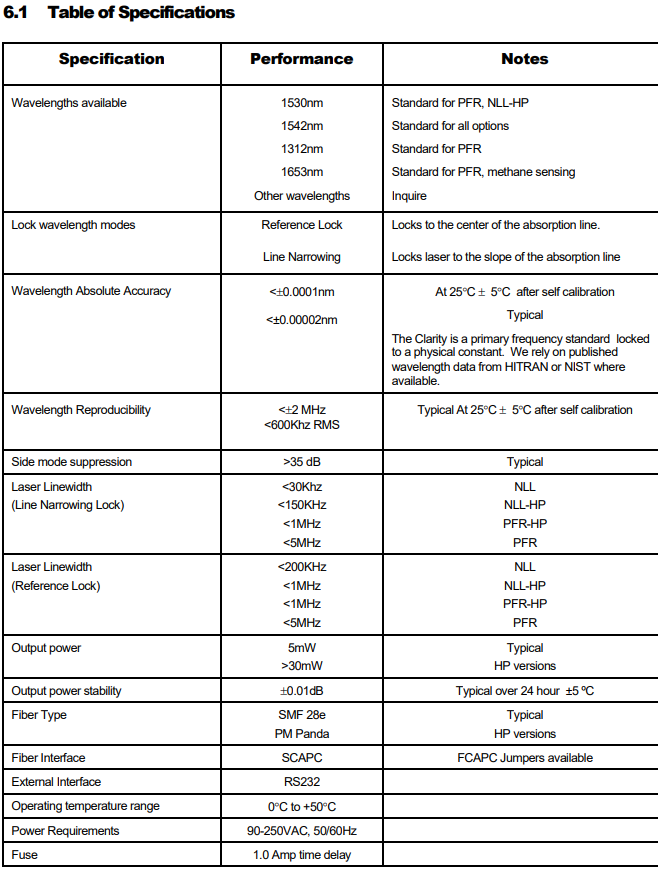

規格1 | 性能 | 注 |
波長 | 1312nm,1550nm范圍 | 向制造商咨詢其他波長的有效性 |
鎖定模式 | 譜線減寬 參考 | 鎖定到吸收線的一側 鎖定到吸收線的中心 |
jue對精度 | < ±0.1ppm <± 0.02pm典型值 | < 0.3pm(擴展不確定性) |
波長短期穩定性 | < 5 MHz，參考 < 1 MHz，線路變窄 | 有效值； 25 ?C after 20 min. warm up, 1000 sec. with 0.01 sec gate. |
艾倫偏差 | < 1x10-9 < 5x10-10 | 所有模式的典型值100s 鎖定參考的典型值1000s |
波長調制偽影 | None | 沒有特意的波長調制 |
激光線寬(線窄模式) | < 50 kHz < 150 kHz | NLL低功率(LP) NLL高功率(HP) |
標稱激光線寬(參考模式) | 1 MHz 5 MHz | NLL LP, NLL HP, PFR HP PFR LP |
邊模抑制比 | > 35 dB | 典型值 |
標稱輸出功率 | 2 mW 25 mW | 低功耗(LP) 高功率(HP) |
光纖類型 | SMF28e PM Panda | PFR模型 NLL 模型 |
光纖接口 | SCAPC | SCAPC-FCAPC跳線可用 |
外部接口 | RS-232 | |
工作溫度 | 0℃至+50℃ | |
功率要求 | 90-250 VAC，50/60Hz，0.5amp | 模塊要求+5V @ 2 amp |
1.25°C；規格如有變更，恕不另行通知 | ||

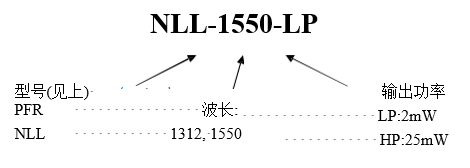

訂購型號示例

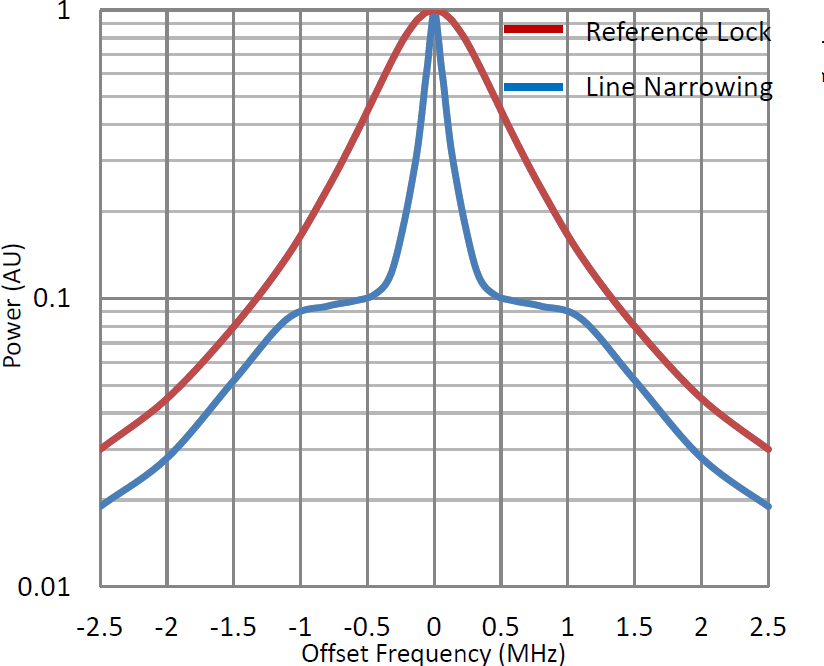

Clarity NLL-1541-HP高功率激光器在兩種工作模式下的光譜線形:一種是參考模式(鎖定在線的中心)，另一種是線窄模式(鎖定在線的側面)。該激光器的半峰寬在參考模式下為900 kHz，在線窄模式下為150 kHz。

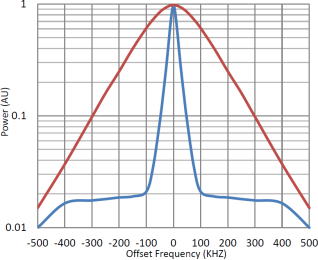

Clarity NLL-1541-HP低功率激光器在兩種工作模式下的光譜線形:參考模式(鎖定在線的中心)和線窄模式(鎖定在線的側面)。該激光器的半峰寬在參考模式下為200 kHz，在線窄模式下為25 kHz。

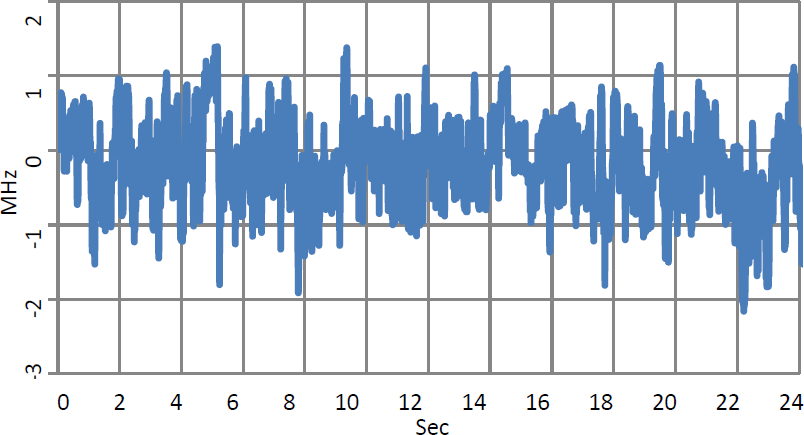

Clarity激光器的短期穩定性。長期jue對精度由不變的氣體吸收線確定，< 600kHz標準偏差。
激光器相位噪聲、線寬和頻率穩定性
Clarity鎖模激光器參考了一個基本的物理常數：特定分子氣體的振動-旋轉能級。這些能級對溫度、時間或電磁場等環境效應高度不敏感。g際計量委員會已指DingC13乙炔作為儀表的主要標準定義。美國**標準技術研究所（NIST）開發了許多基于分子線的SRM，作為電信DWDM系統的主要波長標準。乙炔鎖模Clarity激光器的再現性小于1 MHz，jue對長期精度指Ding為<±0.1 pm(典型為±0.02 pm)。
激光波長穩定性、相位噪聲和線寬的參數都是指激光在不同時間尺度上的頻率波動。由于白相位噪聲，線寬和相位噪聲之間的關系相對簡單，導致了洛倫茲線形。大多數供應商在其線寬規格中僅使用洛倫茲分量，忽略了低頻的1/f分量。
Clarity激光器被鎖定在一條不變的分子線上，抑制了DC的相位噪聲，從而開辟了一個全新的應用范圍。其中，在所有頻率范圍內，必須持續存在jue對頻率穩定性。因此，大多數低功率通信DFB激光器的線寬為3-5 MHz，而特殊的高功率激光器的線寬<1MHz。Clarity PFR和NLL-HP使用分布式反饋（DFB）激光器，而NLL-LP使用不同技術的激光器，提供優秀的線寬性能。
