響應波長范圍2-12μm；最佳波長10.6μm；相對響應強度≥3.7×10^8 cm?Hz^(1/2)/w@10.6μm；光敏面積1×1mm^2 （超半浸微透鏡）
?因產品升級或技術原因,產品配圖可能有出入,具體請咨詢客服!
| 貨號 : E80040168 | |
| 庫存 : 請咨詢客服 | |
| 貨期 : 請咨詢客服 | |
| 點右側在線咨詢 | |
UM-I-10.6是一款通用的一體化紅外檢測模塊。這是一款基于碲鎘汞異質結構的熱電冷卻光伏探測器，在緊湊的外殼中集成了跨阻、直流耦合前置放大器、風扇和熱電冷卻控制器。3 °楔形硒化鋅增透涂層窗口可以防止不必要的干擾。UM-I-10.6檢測模塊是非常方便和用戶友好的設備，因此可以很容易地用于各種LWIR應用。
特點
集成TEC控制器和風扇
單電源
直流監視器
對紅外輻射偏振敏感
為有效散熱而優化
與光學配件兼容
提供經濟高效的OEM版本
通用靈活
應用
氣體檢測、監測和分析
CO2激光（10.6μm）測量
激光功率監控
激光束輪廓和定位
激光校準
參數 | 典型值 |
光學參數 | |
起始波長λcut-on（10%),μm | ≤2 |
峰值波長λpeak（μm） | 8.5±1.5 |
z佳波長λopt（μm） | 10.6 |
截止波長λcut-off（10%），μm | ≥12 |
探測效率 D*(λpeak), cm·Hz1/2/W | ≥5.5×108 |
探測效率 D*(λopt), cm·Hz1/2/W | ≥3.7×108 |
輸出噪聲密度Vn (averaged over 1 MHz to fhi), nV/Hz1/2 | ≤330 |
電學參數 | |
電壓響應度 Rv(λpeak), V/W | ≥9.7×102 |
電壓響應度 Rv(λopt), V/W | ≥6.5×102 |
低截止頻率flo, Hz | DC |
高截止頻率fhi, Hz | ≥100M |
輸出阻抗Rout,Ω | 50 |
輸出電壓范圍Vout,V | ±1(RL = 50Ω*)) |
輸出偏置電壓Voff, mV | max±20 |
電源電壓Vsup, V | ﹢5 |
DC監控(approx. 0 V offset) | |
電壓響應度 Rv(λpeak), V/W | ≥2.2×102 |
電壓響應度 Rv(λopt), V/W | ≥1.5×102 |
低截止頻率flo, Hz | DC |
高截止頻率fhi, Hz | 150K |
其它參數 | |
有源元件材料 | 外延HgCdTe異質結構 |
感光區域A,mm×mm | 1×1 |
窗口 | 楔形硒化鋅AR涂層(wZnSeAR) |
接收角 | ~36° |
環境工作溫度Ta,℃ | 10~30 |
信號輸出端口 | SMA |
DC監控端口 | SMA |
電源端口 | DC2.5/5.5 |
安裝孔 | M4 |
風扇 | 有 |
備注：*) RL – 負載電阻

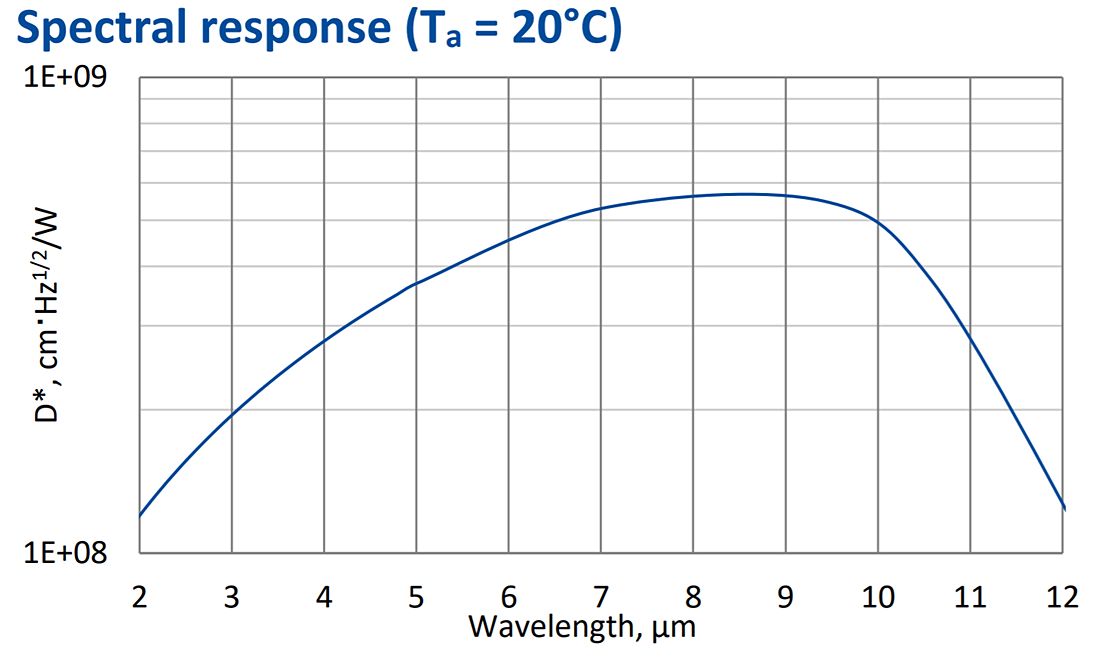

探測器光譜響應特性曲線
窗口鏡的光譜傳輸特性曲線
工作原理圖
