中心波長 1060nm；中心波長調諧范圍 1020-1100nm；帶寬調諧范圍 0.2-40nm；1米尾纖長；光纖類型 HI1060；接頭 FC/APC
?因產品升級或技術原因,產品配圖可能有出入,具體請咨詢客服!
| 貨號 : A80151301 | |
| 庫存 : 請咨詢客服 | |
| 貨期 : 請咨詢客服 | |
| 點右側在線咨詢 | |
可調諧光纖濾波器是基于自由空間光學傅里葉變換與衍射光柵梳設計的。當寬帶頻譜注入輸入端口時，可調諧濾波器將選擇一個目標頻帶進行輸出，并拒絕其余的頻譜頻帶。所選目標波段的帶寬和中心波長都可以獨立地調諧。獨te的光學設計提供了平頂傳輸和非常的低插入損耗和偏振相關損失(PDL)。精確的調諧機制使濾波器能夠提供高波長分辨率和優良的波長可重復性。手動和電動版本的濾波器都可以選擇在X、O、S、C和L波段使用。
產品特點
● 中心波長和帶寬都可調諧
● 超低插入損耗和偏振相關損耗（PDL）
● 平頂型
● 高帶外抑制比
● 高操作功率
產品應用
● ASE噪聲抑制
● 寬帶WDM信道濾波
● 寬帶連續光源
● 脈沖整形
● 信號濾波
參數 | 數值 |
中心波長 | 1060nm |
中心波長調諧范圍 | 1020-1100nm |
帶寬調諧范圍 | 0.2-40nm(平頂型 FWHM） |
插入損耗 | ＜1.9dB@1060nm |
偏振相關損耗 | ＜0.05dB@1060nm |
回波損耗 | ＞50dB |
濾波器邊緣滾降 | ＞150dB/nm |
波長分辨率 | 0.01nm |
波長重復性 | +/-0.01nm |
操作功率 | 5W（CW） |
光纖類型 | HI1060,1米長，0.9mm松套管 |
連接頭 | FC/APC |
工作溫度 | +10℃-+50℃ |
存儲溫度 | -10℃-+75℃ |
實驗操作
操作步驟：
1、用法蘭連接1060nm臺式光源輸出光纖和濾波器輸入光纖
2、濾波器輸出光纖連接光譜儀，
3、打開激光器，手動調節CWL旋鈕選擇中心波長，調節BW旋鈕選擇帶寬（注意CWL旋鈕調節在13.5mm-1.5mm,BW旋鈕調節在9.72mm-0mm之間）
測試結果

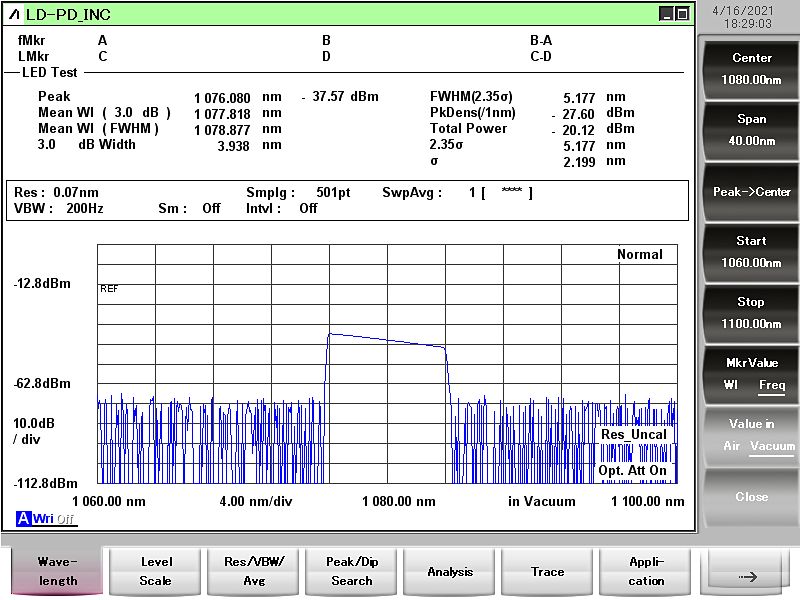

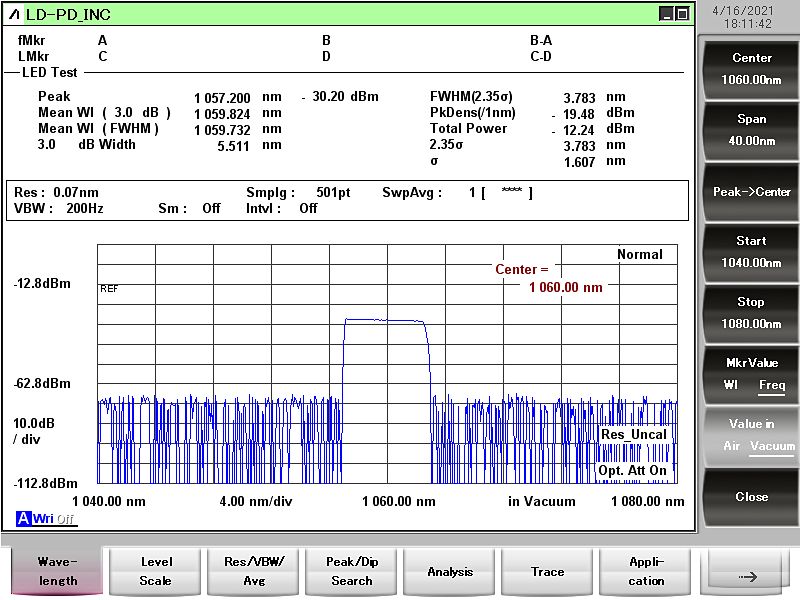

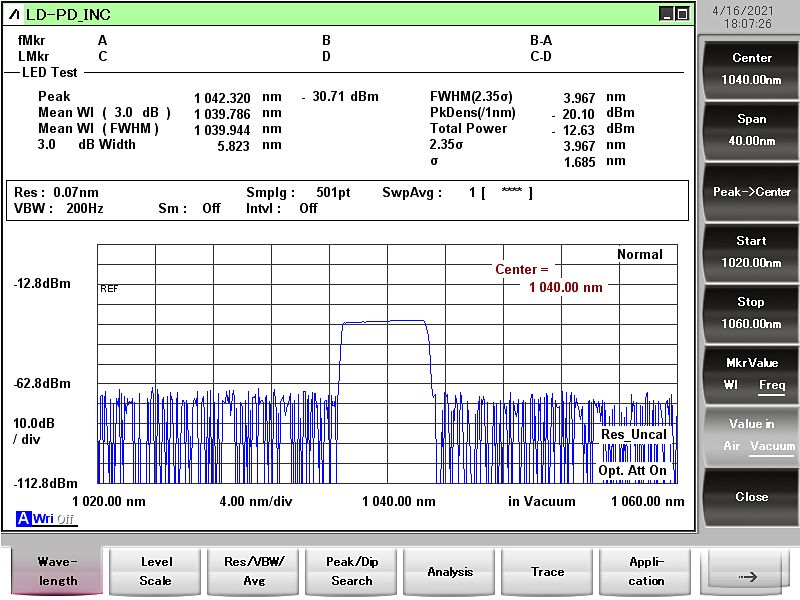

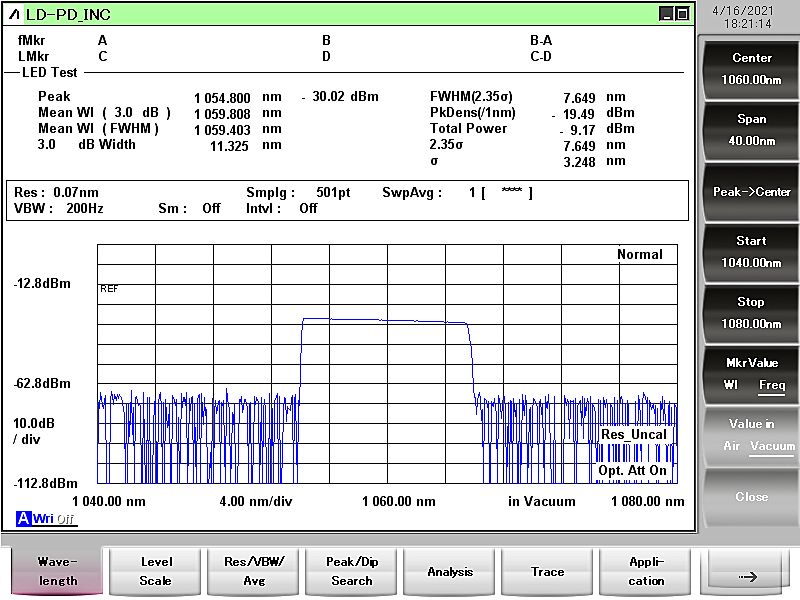

1、1040nm，1060nm，1080nm光譜圖

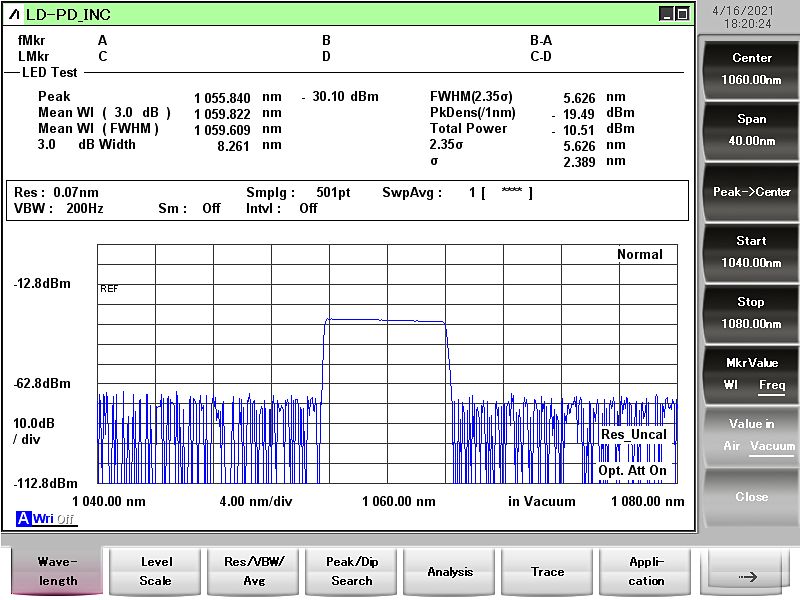

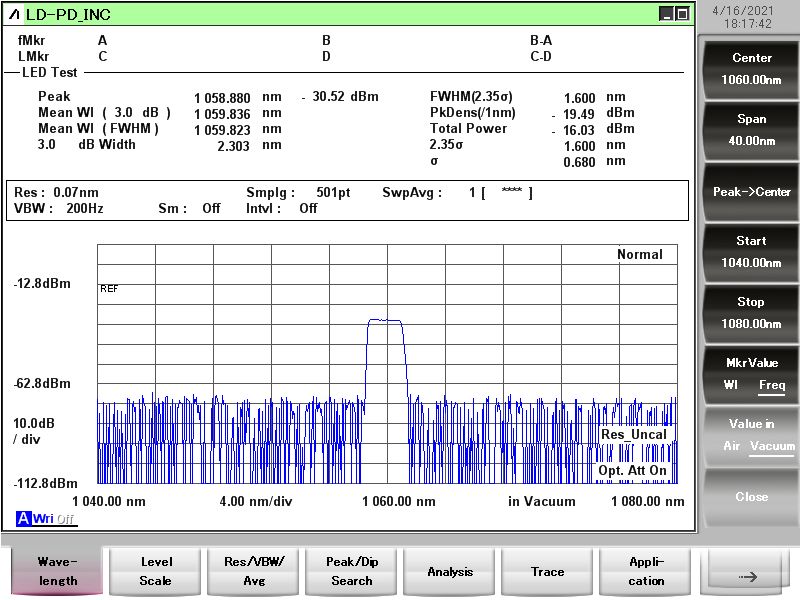

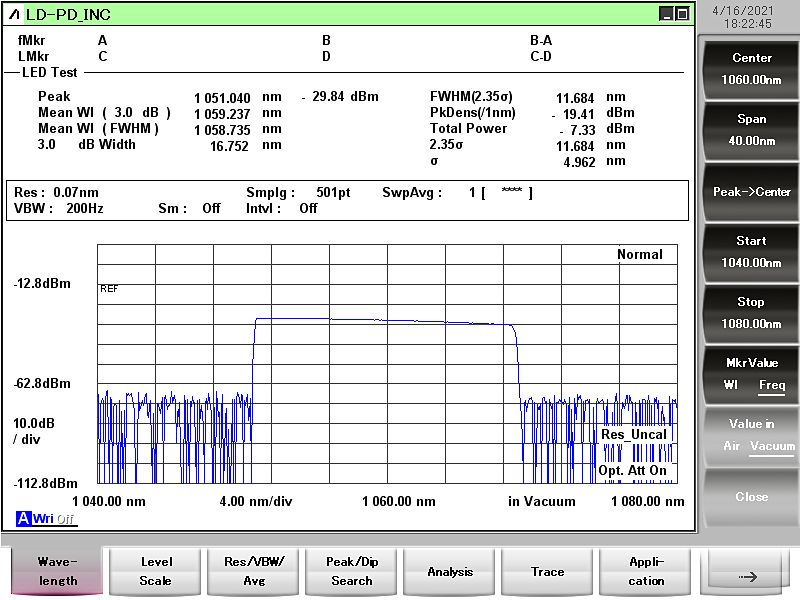

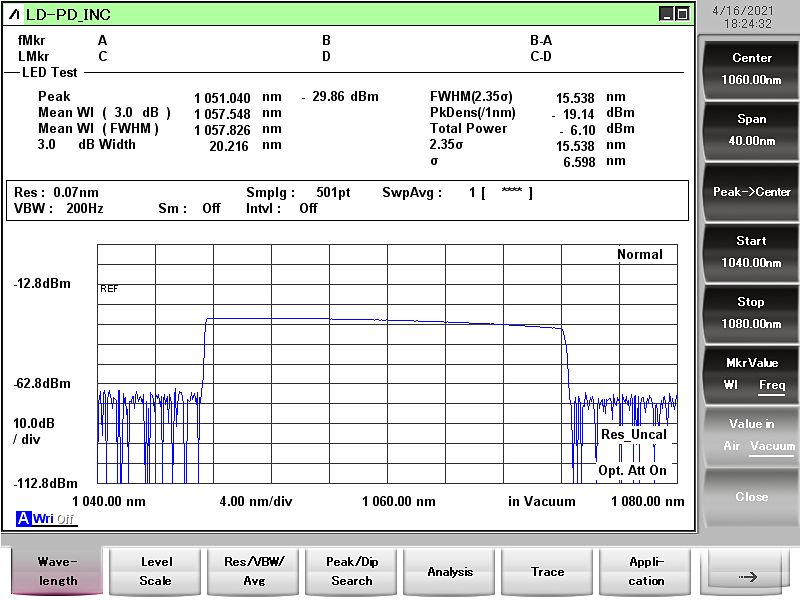

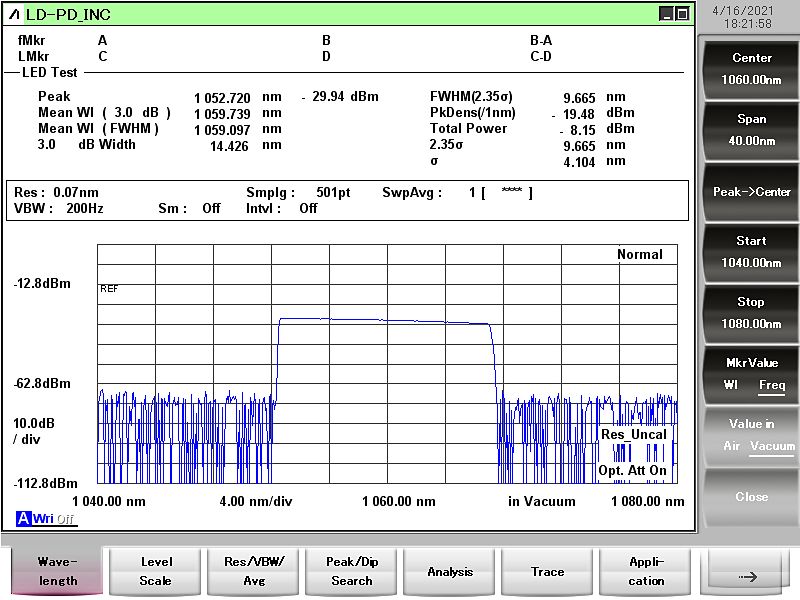

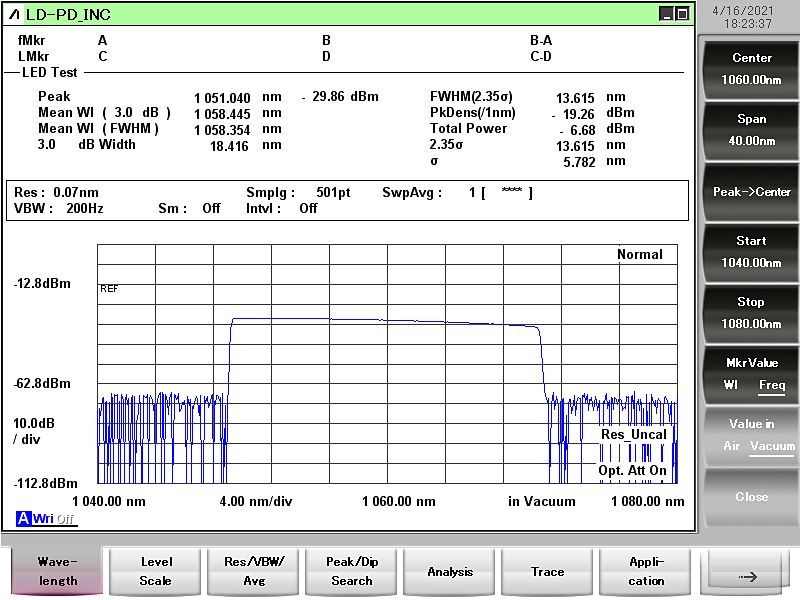

2、1060nm不同帶寬的測試光譜圖
