這款手動可調諧光纖光柵濾波器用于手動調整1550nm區域內的中心波長（C波段）。Max. 可調諧范圍大于15nm。該濾波器是基于FBG光纖光柵的壓縮來實現的，通過手動調節千分尺旋鈕，可以對FBG進行壓縮或拉伸。調諧分辨率可達70pm。
產品特點
● 手動可調
● 調諧范圍＞15nm
● 可根據客戶要求在C區（1520-1570 nm）選擇中心波長
● 光譜寬度（FWHM）0.2至0.5 nm，可定制
● 調諧分辨率 70pm
產品應用
● 從寬帶光源中選擇波長
● 噪聲抑制，例如，用于在具有可調波長的EDFA放大器和傳輸系統中
● xWDM系統中的電信信道選擇
● 實驗室測試和科學實驗
參數 | 數值 |
調諧范圍 | > 15 nm |
中心波長 | 在C波段中可選 |
FWHM | Optional 0.2 – 0.5 nm (± 0.05 nm) |
反射率 | 5 – 90 % (± 5 %) |
插入損耗 | 3.5 dB* |
可調諧分辨率 | 70pm |
PDL | < 0.5 dB |
Max. 光輸入功率 | > 500 mW |
工作溫度范圍 | 10 - 40 °C |
光纖類型 | SMF G.657.A2 |
光纖長度 | 0.5 or 1 m |
備注：*具體取決于選定的反射率

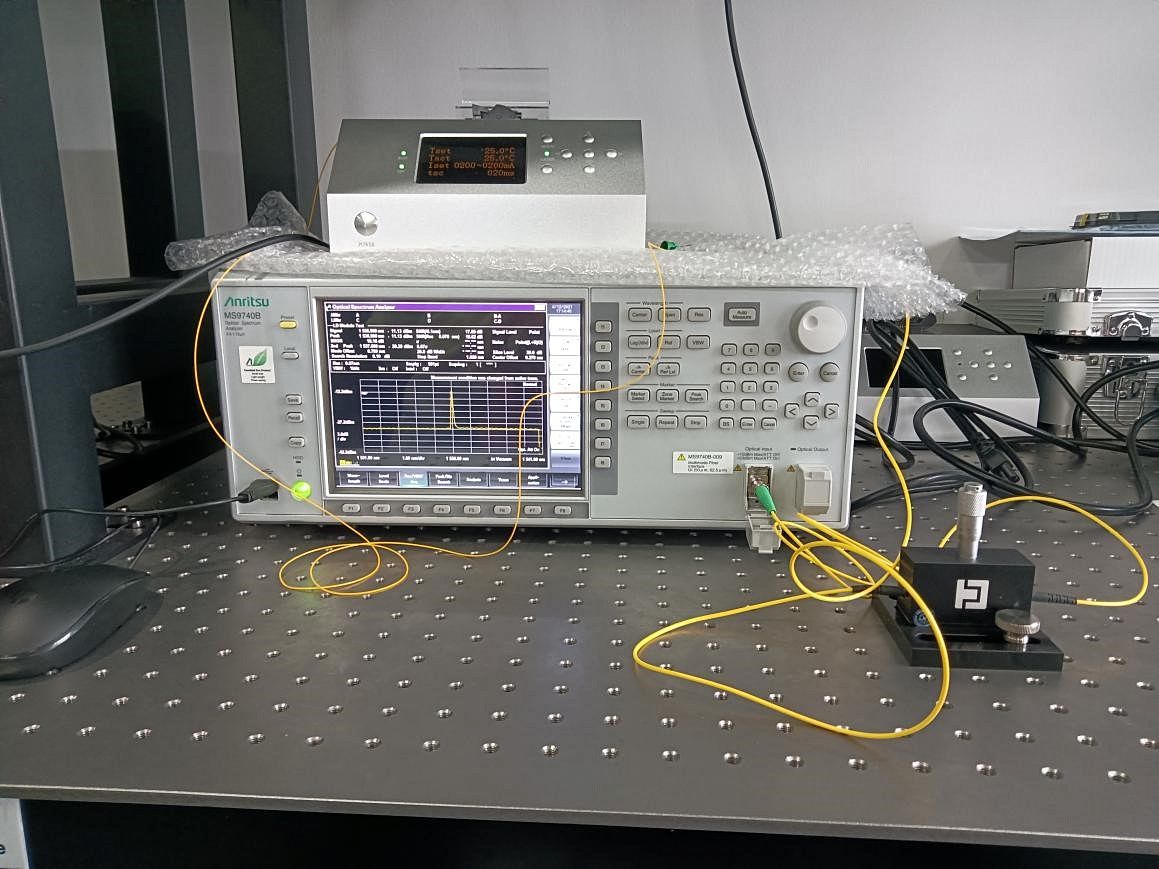

實驗測試
操作步驟：
1、安裝1550nm SLD激光器
2、用法蘭連接激光器輸出端和濾波器的一端
3、光纖濾波器的另一端連接到光譜儀，
4、通過手動旋轉千分尺旋鈕，選擇波長
注意：不要將濾波器調整在Max. 壓縮位置，否則光學機械系統可能會損壞或調整范圍縮小。建議在完成工作后將濾波器釋放到默認位置。

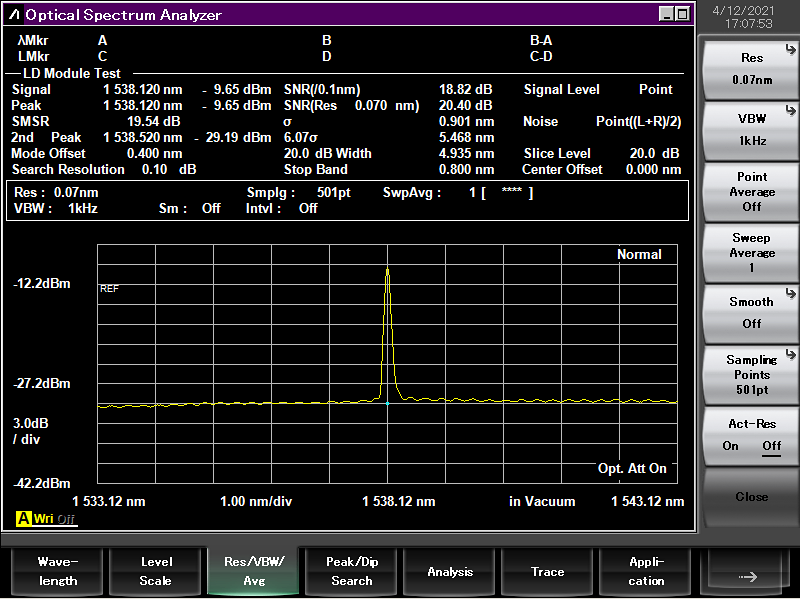

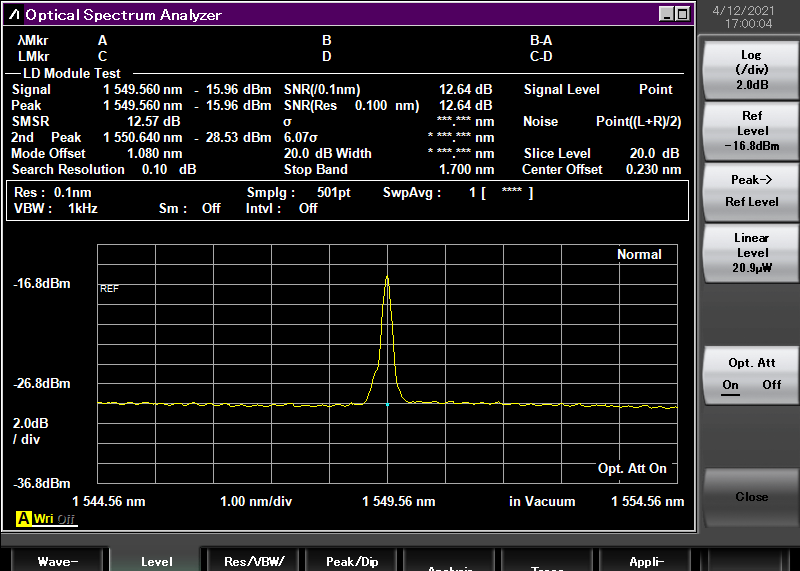

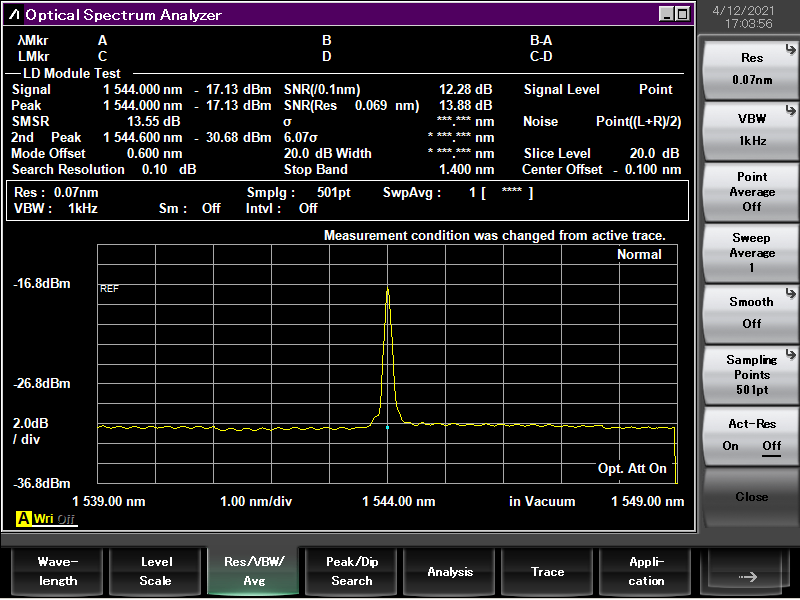

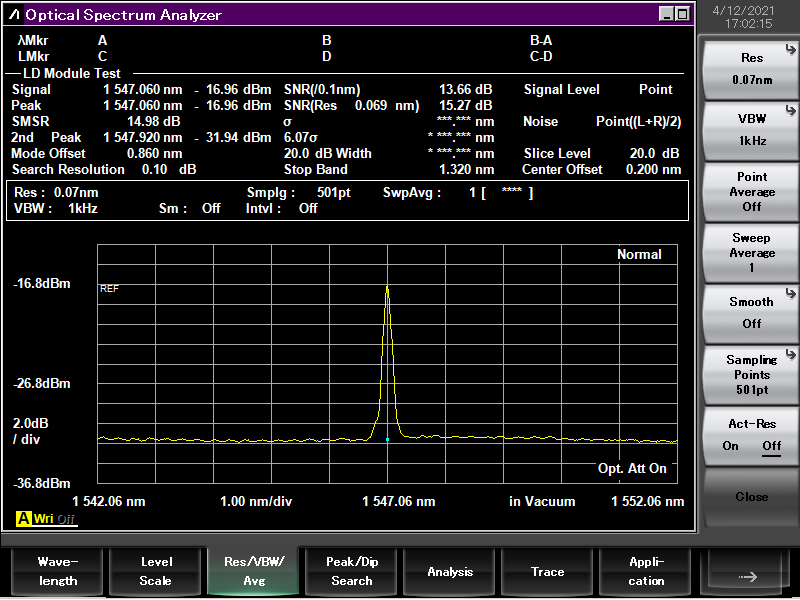

測試光譜圖
尺寸規格
單位
訂購信息
| 名稱 | 型號貨號 | 描述 | 參數 | 價格 |
|---|
